Zobrazení prostupu v půdorysu

Detaily půdorysného zobrazení prostupu jako symbol, atributy a referenční osa, je možné definovat v nastavení prostupu.

Poznámka: Prostupy jsou viditelné pouze v případě, že je viditelný alespoň jeden z řezaných prvků.

Podívejte se na video

Témata v této části:

Půdorysný symbol

Zobrazení prostupu v řezaných prvcích

Rozdělené prostupy: Oddělené nebo sloučené

Hrany řezu

Obrysy prostupu v půdorysu

Povrchové výplně prostupu

Referenční osa prostupu

Půdorysný symbol

Podívejte se na video

Prostup může mít dva různé půdorysné symboly: řezový symbol a symbol v pohledu. Vyberte výchozí nastavení pro každý z nich v záložce Symbol v nastavení prostupu.



Detailní nastavení geometrie a atributů symbolu upřesněte v záložce Vlastní nastavení symbolu prostupu:



Řezový symbol s odsazením a obrysem


Symbol v pohledu s odsazením a obrysem

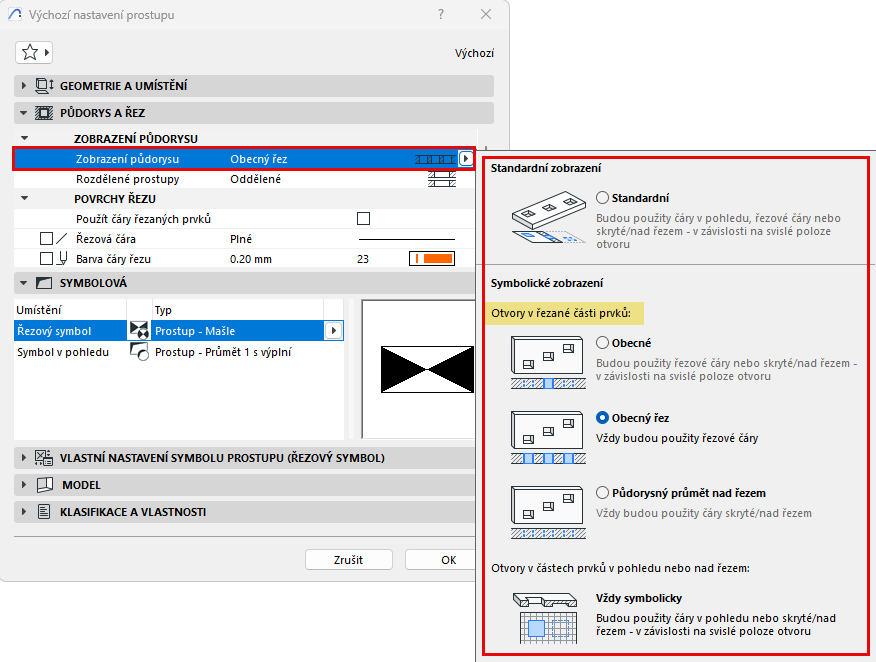

Zobrazení prostupu v řezaných prvcích

V okně nastavení prostupu: Volbou Zobrazení půdorysu určete, jak se bude prostup zobrazovat v řezaných prvcích.

Poznámka: Prostupy v neřezaných prvcích / prvcích nad rovinou řezu jsou vždy zobrazeny symbolicky.


Standardní: V závislosti na svislém umístění používá atributy pro prvky v řezu, pod řezem nebo nad řezem. Jedná se o nejlepší možnost pro otvory ve střechách.

Obecné: V závislosti na svislém umístění používá atributy pro prvky v řezu, pod řezem nebo nad řezem.

Obecný řez: Vždy používá atributy pro zobrazení v řezu (bez ohledu na svislé umístění prostupu).

Půdorysný průmět nad řezem: Vždy používá atributy pro zobrazení v řezu (bez ohledu na svislé umístění prostupu).

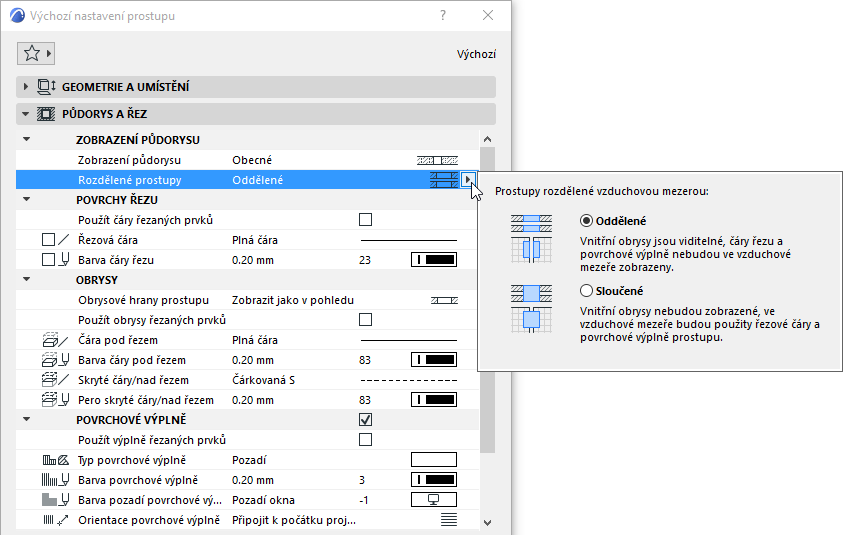

Rozdělené prostupy: Oddělené nebo sloučené

Platí pro prostupy které řežou více prvků nebo sendvičovou zeď se vzduchovou mezerou:


Oddělené:

Čáry rozhraní vrstev (kolem vzduchové mezery) jsou viditelné.

Čáry řezu a povrchová výplň (vzduchové mezery) nejsou viditelné.

Sloučené:

Čáry rozhraní vrstev (kolem vzduchové mezery) nejsou viditelné.

Čáry řezu a povrchová výplň (vzduchové mezery) jsou viditelné.


Prostupy procházející vzduchovou mezerou: Oddělené vs. Sloučené

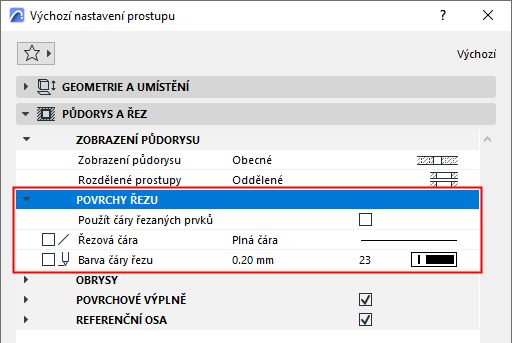

Hrany řezu

Pokud chcete použít atributy prvku řezaného prostupem pro hrany prostupu: zaškrtněte pole Použít čáry řezaných prvků. V opačném případě budou použity řezové čáry prostupu (které definujete v tomto okně).



Použít čáry řezaných prvků


Použít čáry prostupu

Obrysy prostupu v půdorysu

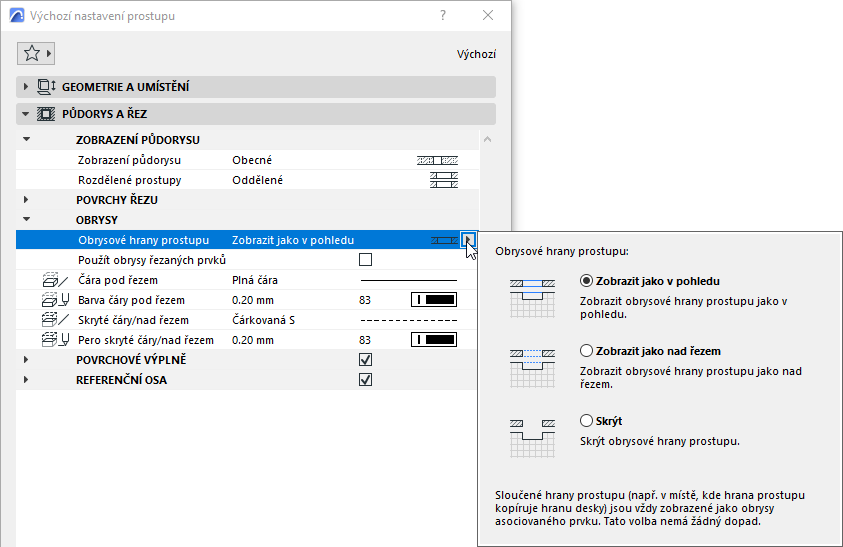

Obrysové hrany prostupu

"Obrysové hrany prostupu" jsou hrany, které neprotínají žádný jiný prvek nebo se nekryjí s hranou jiného prvku.


Prostupy s obrysovou hranou (1) a bez obrysové hrany (2)

Tyto hrany můžete zobrazit jako v pohledu, zobrazit jako nad řezem nebo skrýt:



Obrysové hrany zobrazené jako v pohledu - zobrazené jako nad řezem - skryté


Obrysové hrany zobrazené jako v pohledu - zobrazené jako nad řezem - skryté

Poznámka: Toto nastavení nemá žádný vliv na hrany prostupu, které se překrývají s hranou např. desky. Nastavení těchto (překrývajících se) hran závisí na nastavení obrysu desky (hran pod nebo nad rovinou řezu).

Obrysy otvoru

Nastavte atributy pro čáry pod řezem a nad řezem. Můžete použít obrysy řezaných prvků.. V opačném případě budou použity atributy prostupu (které definujete v tomto okně).

Povrchové výplně prostupu

Viz Přiřazení povrchové výplně.


Pokud je použitý způsob "odděleně" rozdělených prostupů, povrchová výplň není ve vzduchové mezeře zobrazena.

Symbol prostupu je umístěn nad prostup (včetně jeho povrchové výplně, pokud je zapnutá.)

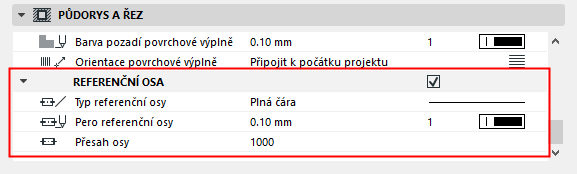

Referenční osa prostupu


Nastavte atributy referenční osy prostupu pro zobrazení v půdorysu a řezu.

Poznámka: Zobrazení nebo skrytí referenčních os v jednotlivých zobrazeních nastavte ve Volbách zobrazení modelu. Viz Volby zobrazení modelu pro konstrukční pohledy.
