Tímto příkazem můžete převést označené konstrukční prvky na prostupy.
Vybraný prvek se změní na prostup, pokud se protíná s příslušným prvkem (zeď, deska, síť, střecha nebo trám).
Například: Morfy, TZB prvky a schodiště (se zapnutou průchozí výškou) jsou typicky převáděny na prostupy.
Poznámka: Pokud spolu dva prvky nekolidují (např. kvůli vytvoření automatického průniku prvků na základě priorit stavebních materiálů nebo operací s tělesy), prostup nebude vytvořen.
Například, importovaný soubor může obsahovat morf zasahující skrz několik pater, představující instalační šachtu.
1.Vyberte prvek (v tomto případě morf).

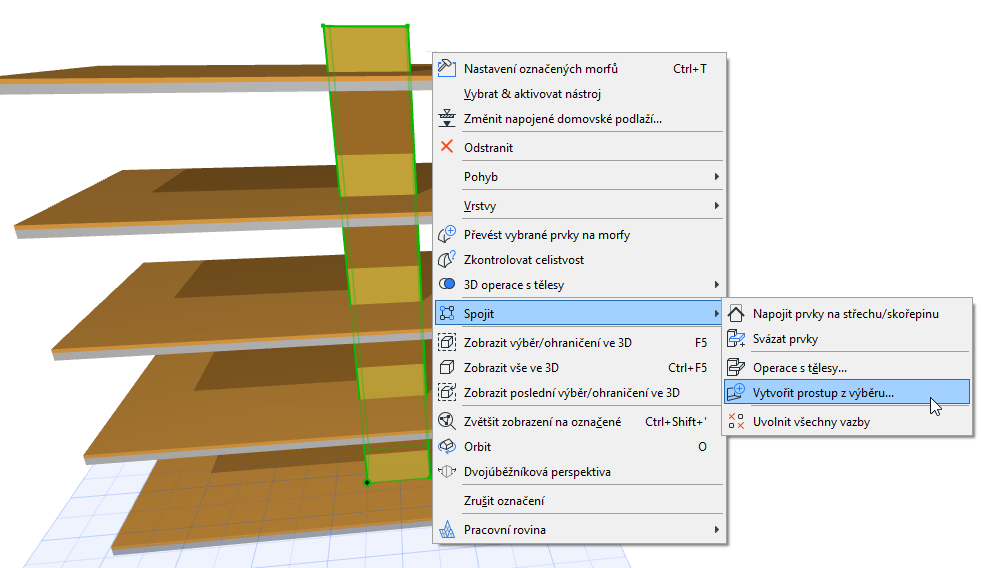

2.Použijte příkaz Vytvořit prostup z výběru
–v kontextové nabídce
–v nabídce 3D model > Vazba prvků a konstrukcí

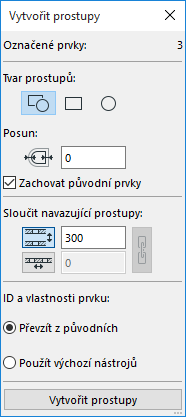

3.Nastavte volby v okně, které se objeví, a klikněte na Vytvořit prostupy ve spodní části okna.
Tvar
•Automaticky: Prostup bude v maximální možné míře odpovídat geometrii původního prvku.
•Obdélníkový nebo Kruhový
Odsazení
V případě potřeby můžete zadat odsazení nového prostupu.
Zachovat původní prvky
Pokud pole nenecháte zaškrtnuté, původní prvky budou smazány.
Sloučit navazující prostupy
Aktivujte tuto volbu pokud chcete sloučit prostupy, které mezi sebou mají menší vzdálenost než je zde nastavená tolerance.
•Sloučit podélně: Tuto možnost můžete využít v případě rovnoběžných zdí, nebo desek nad sebou.
•Sloučit do strany: Například pro TZB vedení, kde jsou rovnoběžné trubky umístěny vzájemně blízko.
Pokud tuto volbu neaktivujete, v každém domovském prvku bude vytvořen samostatný prostup.
|

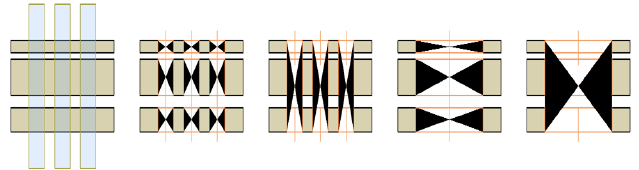

Původní prvky zeď a morf |
Obě možnosti sloučení jsou vypnuté (žádné sloučení) |
Sloučit navazující prostupy podélně |
Sloučit navazující prostupy do strany |
Obě možnosti sloučení jsou zapnuté |
|
||||
ID prvku
Nově vytvořené prostupy:
•Převezmou ID původního prvku (např. M001), nebo
•jim bude přiřazeno nové ID na základě výchozího nastavení prostupu
