Grafické úpravy pomocí editovatelných aktivních bodů

Podle toho, jak jsou naprogramovány, mohou mít GDL objekty inteligentní editovatelné aktivní body (výběrové body). Editovatelný GDL aktivní bod má tvar kosočtverce. Jestliže vyberete takový objekt, klepněte na editovatelný aktivní bod a v malé paletce vyberte ikonu natažení nebo Přesunout uzel (podle toho, která je vhodná). Klepnutím na editovatelný GDL aktivní bod zobrazíte informátor zobrazující editovatelné parametry. Klepněte do pole a zadejte hodnotu GDL parametru.

Barvu editovatelných GDL aktivních bodů lze nastavit v nabídce Volby > Pracovní prostředí > Informace o výběru a prvku.

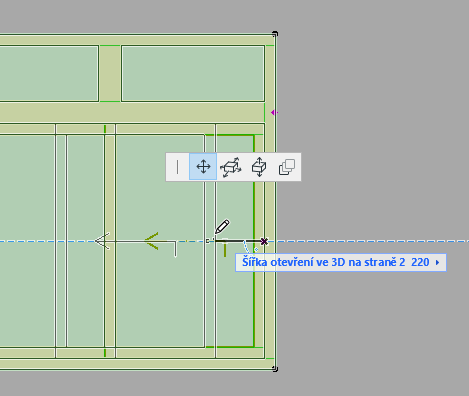

Kosočtverečné aktivní body slouží jako upozornění, že kromě grafických úprav jsou pro tento aktivní bod dostupné číselné úpravy pomocí informátoru, za předpokladu, že byla vybrána použitelná volba v malé paletce. Na následující obrázku je zobrazen informátor s parametrem „šířka křídla“, když je vybrána ikona Natáhnout v malé paletce.

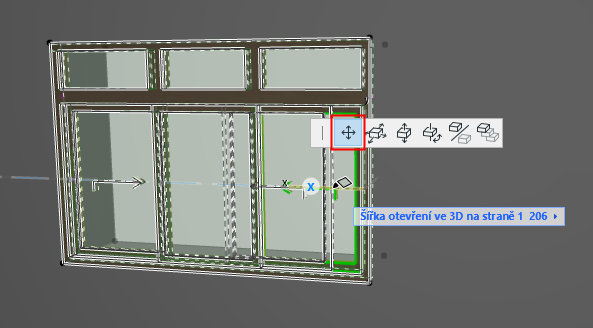

Kosočtverečný aktivní bod a připojená editační paletka jsou k dispozici i ve 3D okně. Na následujícím obrázku je nutné vybrat v malé paletce ikonu Přesunout uzel, aby se aktivoval parametr šířky křídla.

Poznámka: Kosočtverečné aktivní body se zobrazí pouze pro účely editace, které umožňuje úpravy parametrů v informátoru. K tomuto typu aktivních bodů není připojena žádná jiná funkce.
