Příklad: Vytvoření uživatelského rámu nebo krytky lehkého obvodového pláště

Řekněme, že chcete vytvořit vlastní rám lehkého obvodového pláště nebo na něj přidat vlastní krytku. Postupujte následovně:

1.Pomocí standardních konstrukčních prvků Archicadu (například zdí) nakreslete v půdorysu nebo 3D okně profil vlastního rámu.

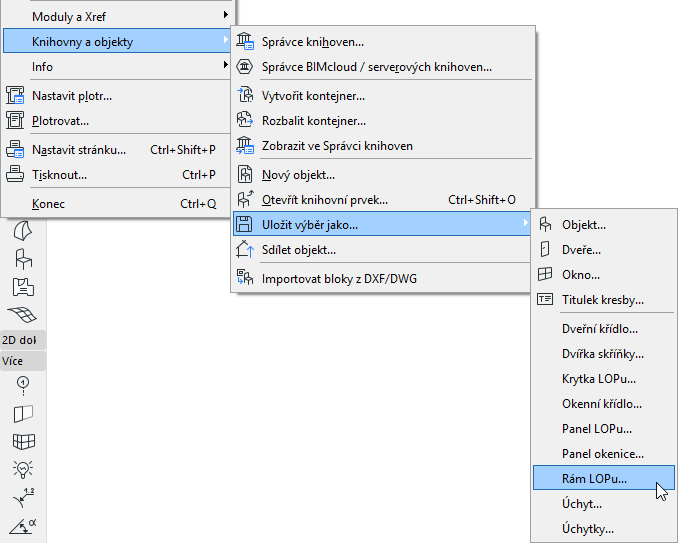

2.Označte nakreslené prvky a použijte příkaz Soubor > Knihovny a objekty > Uložit výběr jako > Rám lehkého obvodového pláště.

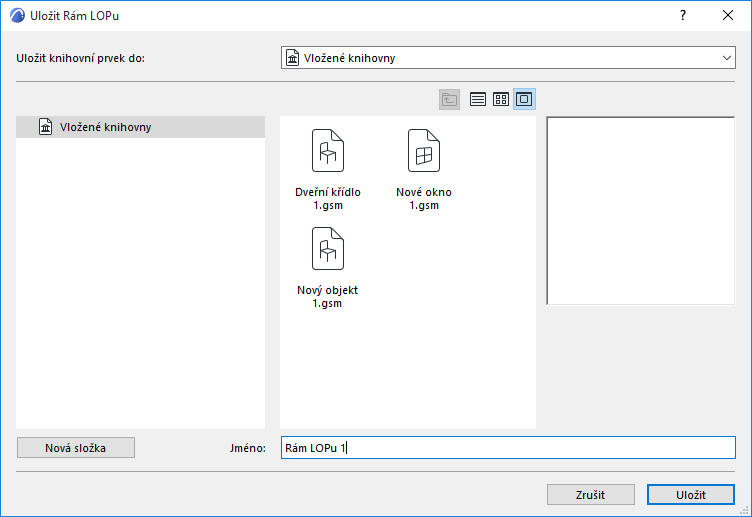

3.Objeví se okno uložení rámu lehkého obvodového pláště.

4.Zadejte jméno nového knihovního prvku a vyberte jeho cílovou složku:

–vložená knihovna (výchozí volba. Doporučujeme prvky vytvořené speciálně pro daný projekt ukládat do vlastních vložených knihoven.)

–BIMcloud knihovna, která byla k projektu připojena

Poznámka: Abyste mohli prvky ukládat do BIMcloud knihoven, musíte je mít zarezervované

–otevřete připojenou knihovnu

Volbou Nová složka můžete ve vybrané knihovně vytvořit novou složku.

5.Vyberte lehký obvodový plášť, jehož rám chcete upravit.

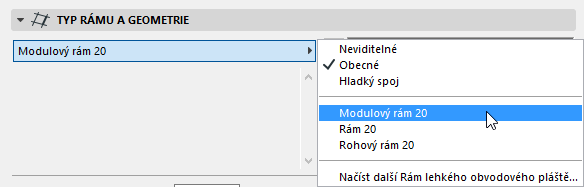

6.V nastavení výběru lehkého obvodového pláště (buď “Sloupky” nebo “Trámky”) vyberte modulový rám.

7.Na panelu nastavení rámu LOPu vyberte z nabídky “Uživatelský rám” a/nebo “Uživatelská krytka”.

Uložené knihovní prvky budou vypsány v seznamu níže.

Kliknutím na OK nahradíte na vybraných rámech dané komponenty těmi vašimi.
