Vkládání a přesouvání střešních oken

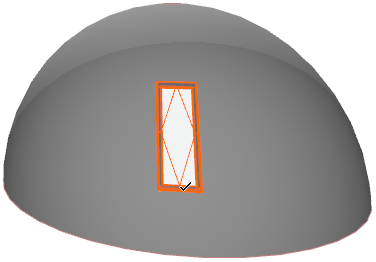

Střešní okna můžete vkládat do střech nebo skořepin v půdorysu nebo ve 3D pohledu.

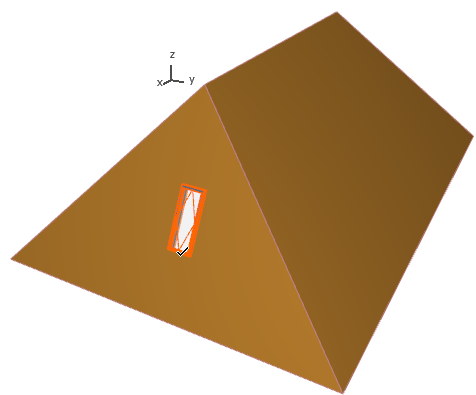

Aktivujte nástroj střešní okno a klikněte na místo ve střeše nebo skořepině. Střešní okno bude vloženo v závislosti na kotevním bodě zvoleném v nastavení střešního okna.

Pokud přesouváte střešní okno nebo jeho kopii ve skořepině nebo střeše, případně z jedné střešní roviny na jinou, bude střešní okno přizpůsobeno novému umístění.

Vložení střešního okna do zakřivené střešní roviny

Pokud střešní okno vkládáte nebo posouváte po zakřiveném segmentu střechy (střešní rovina se zakřivenou referenční čárou), Archicad střešní okno umístí podle jedné ze dvou možností:

•Předpoklad, že je střecha opravdu tvořena zakulacenou střešní rovinou

•Předpoklad, že je střecha tvořena několika plochými segmenty

V závislosti na nastavení je střešní okno vloženo s malými rozdíly.

Tuto volbu - Segmenty jsou pro střešní okna a prostupy jako křivky - najdete v nastavení střechy nebo v Infopaletce. Ve výchozím nastavení je zaškrtnutá. To znamená, že Archicad předpokládá, že je zakřivená střecha tvořená zakřivenou plochou.

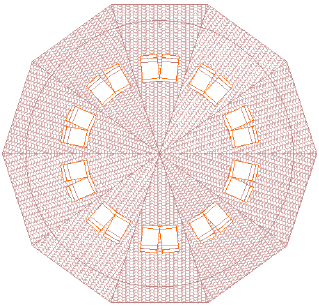

•Pokud budete vkládat nebo posouvat střešní okno v této zakřivené střešní rovině, jeho tvar bude automaticky přizpůsoben zakřivenému povrchu.

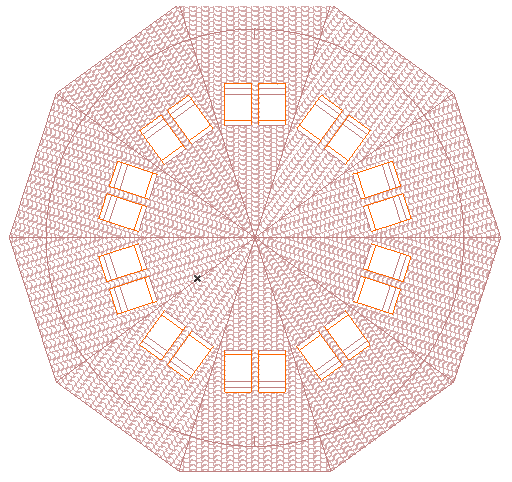

•Pokud zaškrtnutí této možnosti zrušíte, okno bude vkládáno do rovných ploch.

V mnoha případech nemá tato volba žádný vliv. Pokud se segment vaší střechy skládá jen z mála velkých ploch, nebo naopak z velkého množství malých ploch, okno se bude chovat tak, jak předpokládáte.
