Nastavení struktury trámu / segmentu
Označte trám nebo segment trámu.

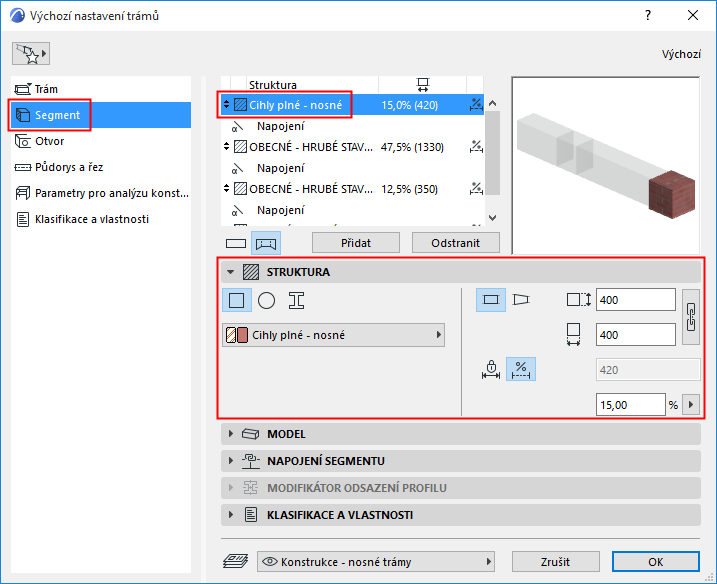

V záložce Struktura v okně nastavení trámu (na stránce Segment) nastavte vlastnosti konstrukce a délku segmentů (pevná nebo flexibilní).
Pokud je vybraný jeden ze segmentů: tyto volby jsou dostupné také v režimu úprav trámu.
Průřez
Klikněte na ikonu a zvolte průřez segmentu.
•Obdélníkový
•Kruhový
•Vlastní profil

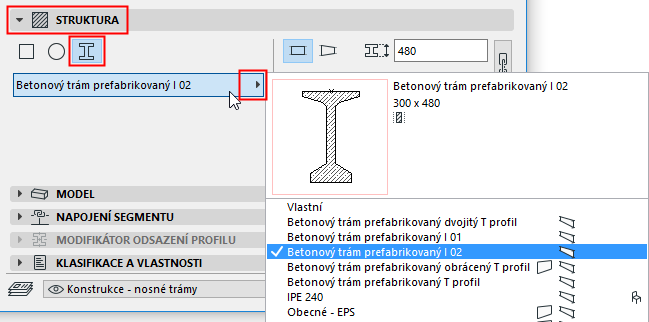

Stavební materiál / profil
Z nabídky vyberte stavební materiál nebo profil pro trám nebo segment.
Poznámka: V této nabídce jsou zobrazeny pouze profily, které mají v nastavení “použít pro” zapnutý trám. Profily můžete nastavit v menu Volby > Atributy prvků > Správce profilů.
Délka segmentu (pevná nebo flexibilní)

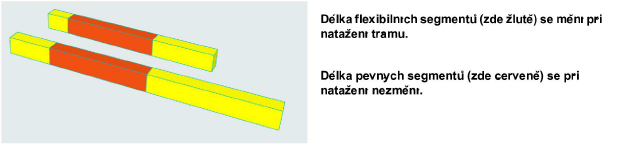

Pro každý z vybraných segmentů: Délka může být pevná nebo flexibilní - požadovanou možnost vyberte kliknutím na ikonu v záložce Struktura.

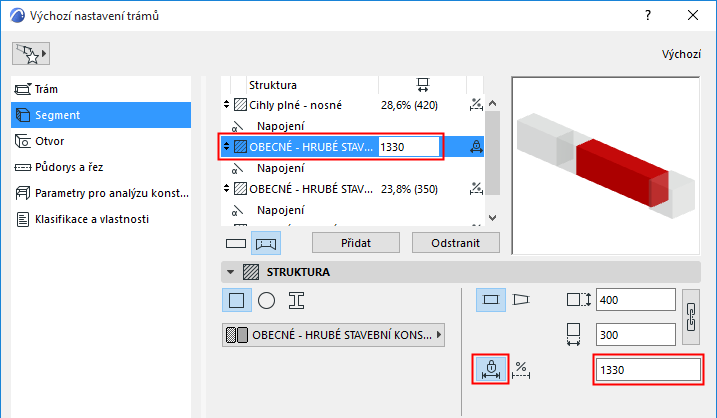

–Segmenty s pevnou délkou: Zadejte hodnotu délky. Tato hodnota zůstane nezměněná i v případě, že trám natáhnete. (Délku vybraného segmentu můžete zadat také v seznamu segmentů.)

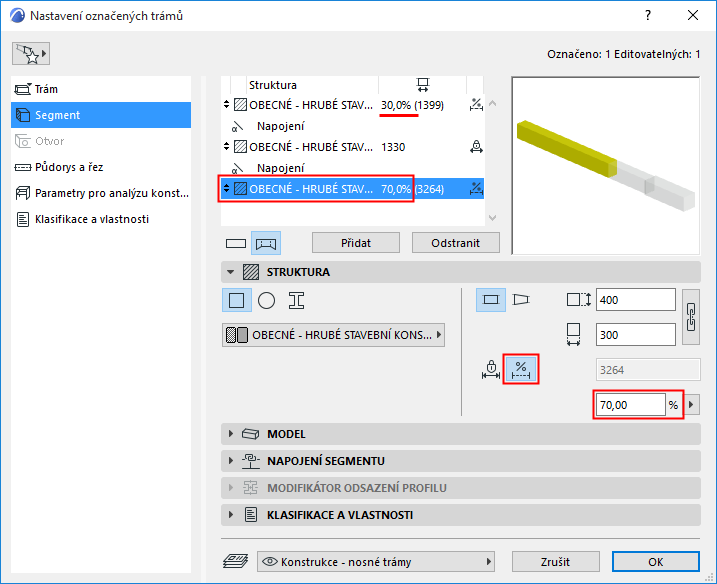

–Segmenty s flexibilní délkou: Délku definujte jako procento celkové délky všech flexibilních segmentů. (Součet délek všech flexibilních segmentů bude vždy 100%.) V případě, že trám natáhnete, délka segmentu se automaticky upraví.

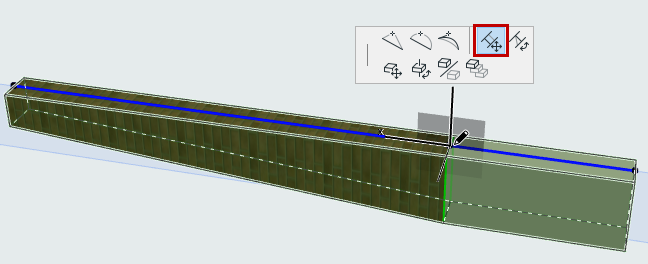

Úprava délky segmentu ve 3D
1.Označte trám ve 3D okně.
2.Klikněte na uzel napojení (na referenční čáře trámu).
3.Z plovoucí paletky vyberte Přesunout napojení segmentů a upravte délku segmentu.
Poznámka: Pokud přetáhnete vybraný uzel na sousední uzel napojení, segment se odstraní.
