Referenční osa trámu slouží k vytvoření přesných napojení prvků. Určuje také uzly a hrany pro výběr, posun a úpravy trámů. Její směr určuje, která strana je “levá” a “pravá”, podle toho pak můžete nastavit různé povrchové materiály na panelu model v okně nastavení.
Směr referenční osy během kreslení trámu sleduje kurzor. (Chcete-li na trámu zobrazit šipku určující směr osy, zapněte volbu Zobrazení > Možnosti pohledů > Referenční čáry zdí a trámů.)
Při označení trámu je referenční osa zobrazena odlišnou barvou. Tuto barvu můžete změnit možností “referenční čáry” v menu Volby > Pracovní prostředí > Informace o výběru a prvku.

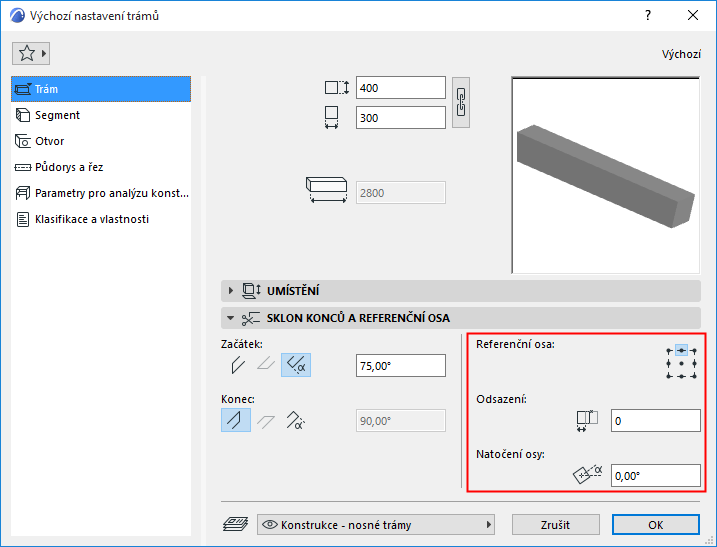

V okně nastavení nebo v infopaletce vyberte jeden z devíti bodů, který bude určovat umístění referenční osy trámu.
Poznámka: Tato volba je dostupná pouze v případě, že alespoň jeden ze segmentů trámu je obdélníkového nebo kruhového průřezu. Není dostupná pro profilové sloupy.
Při změně bodu umístění referenční osy: osa zůstává na stejném místě a trám se posune dle nastavení.
Zobrazit / skrýt referenční osy
Určete na stránce Půdorys a řez v nastavení trámu. Viz SYMBOLY.
Odsazení referenční osy
Podle potřeby můžete zadat hodnotu odsazení referenční osy od středu trámu.
Zadejte úhel, o který se má trám natočit kolem své osy.
Viz také Natočení sloupu a trámu.
