Použití standardních ocelových profilů

Pokud komunikujete se statickými softwary, můžou se hodit standardní prvky profilů sloupů a trámů. Při procesu výměny dat poznají tyto statické softwary přesně a úplně standardní prvky bez dalších potřebných doplňujících informací.

Použijte příkaz Volby > Vlastní profily > Import ocelových profilů.

Otevře se databáze standardních ocelových profilů.

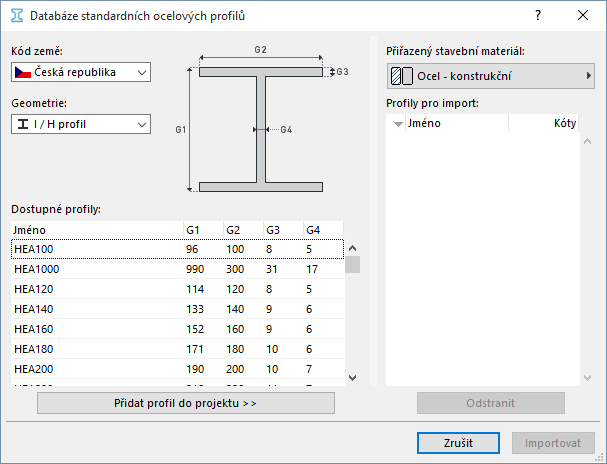

Databáze profilů

Na tomto obrázku je seznam vybraných profilů (okno napravo) prázdný, musíme proto nejprve přidat vybrané profily z databáze.

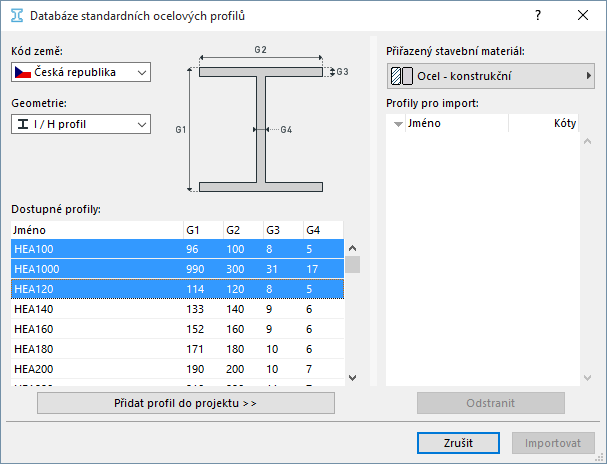

Ze seznamu dostupných neupravovatelných profilů na levé straně máte přístup k tisícům standardních profilů. (Podle potřeby můžete sloupce řadit podle jména nebo rozměrů.) Pomocí kódů země nebo geometrie můžete najít potřebný profil.

Tyto vyberte, pak klikněte na Přidat profil do projektu.

Vybrané konstrukce se nyní zobrazí v seznamu na pravé straně.

•Z nabídky v horní části okna vyberte pro konstrukci stavební materiál.

•Pomocí tlačítka Odstranit odeberete profil ze seznamu pro import.

Klikněte na Importovat. Vybrané profily jsou nyní dostupné pro použití v projektu.

Umístění prvků konstrukčních profilů

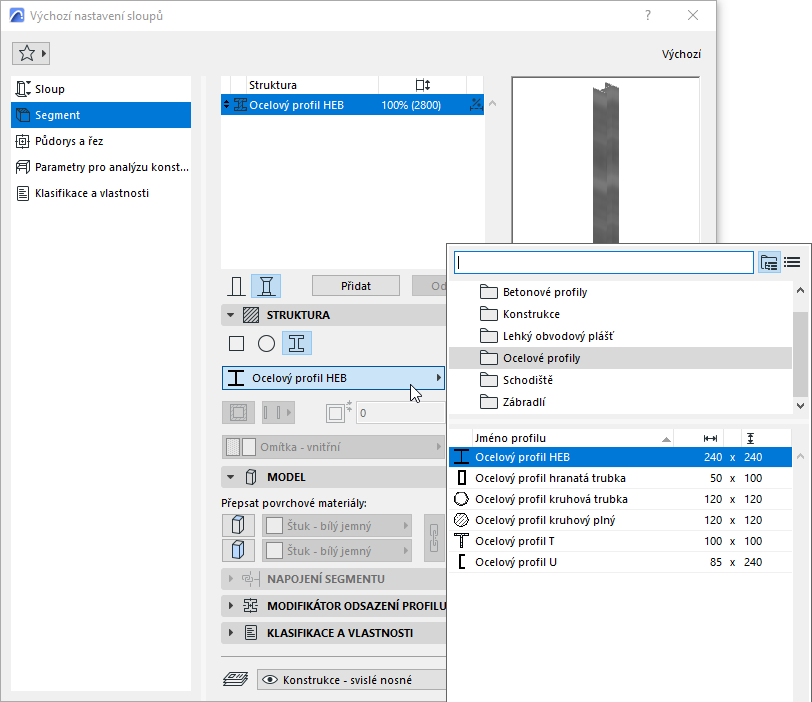

Na panelu geometrie a umístění v okně nastavení sloupu nebo trámu zvolte možnost složitá geometrie.

Z nabídky profilů vyberte požadovaný profil

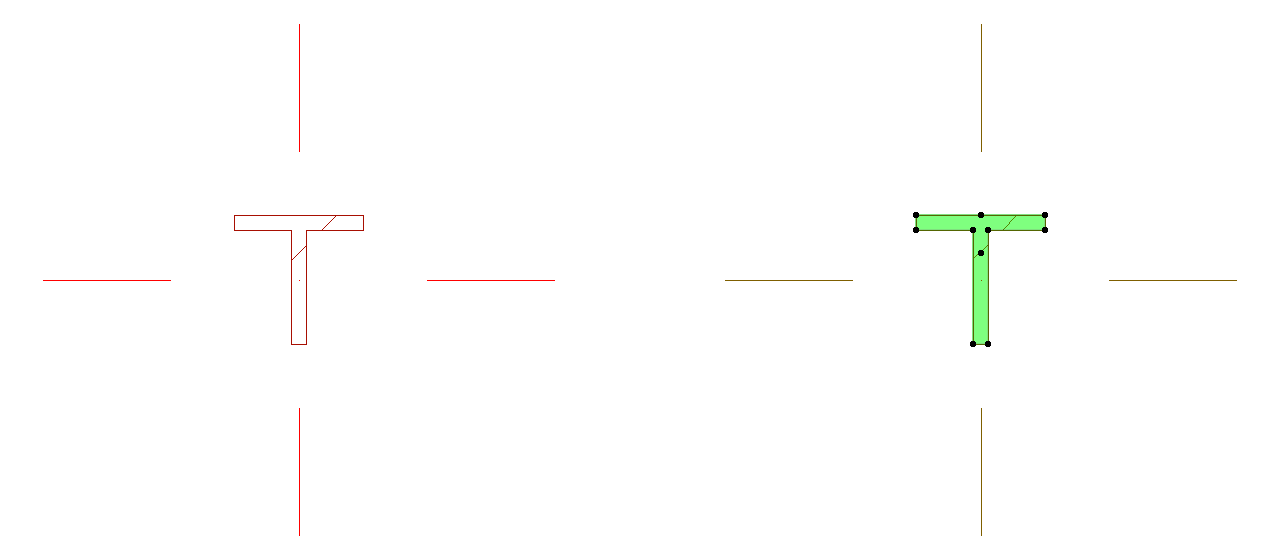

Při umisťování konstrukce trámu nebo sloupu si všimněte, že vkládacím bodem je středový bod obdélníkového obrysu. Nicméně v těžišti je umístěn další aktivní bod.

Tyto předdefinované ocelové profily sloupů a trámů lze vypsat podle jména v interaktivních tabulkách: v nastavení tabulky na panelu Pole stačí přidat kritérium “Profil” nebo “Stavební materiál/Sendvič/Profil/Výplň”.
