Při vytváření střechy si vyberte konstrukční metodu - samostatná nebo složená.
Jako u všech ostatních konstrukčních prvků je složení střechy dáno jejími stavebními materiály.
Složená střecha vytváří jediný prvek, ačkoli se skládá z více střešních rovin. Pokud upravíte tvar jedné střešní roviny, ostatní se novému tvaru automaticky přizpůsobí. Sklon a povrchový materiál každé střešní roviny můžete podle potřeby měnit samostatně. Složená střecha může mít více úrovní, přesto zůstává vždy jedním prvkem, i po úpravách jejích komponent.
Složenou střechu můžete rozdělit na samostatné střešní roviny: označte složenou střechu a použijte příkaz Úpravy > Změna tvaru > Rozdělit na samostatné střechy nebo 3D model > Speciality střechy > Rozdělit na samostatné střechy.
Napojování střech na ostatní prvky
Více informací o průnicích (napojeních) mezi různými konstrukčními prvky, včetně střech:
Viz oddíly Průniky prvků a Vazba prvků Střechy, skořepiny, morfy.
Střechy (spolu se skořepinami) mohou sloužit jako ořezové prvky. příkazy v menu vazba prvků a konstrukcí umožňují napojit střechu na jiné konstrukční prvky a zachovat vzájemnou vazbu i v okamžiku, kdy dojde k nějaké úpravě.
Příkazy v menu vazba prvků a konstrukcí umožňují vzájemné napojení více střech najednou a vytvoření složitých tvarů.
Viz Napojení prvků na střechu/skořepinu.
Referenční čára
Výšková úroveň střechy se měří od referenční čáry nebo od referenčního polygonu, vodorovné netisknutelné čáry nakreslené při tvorbě střechy. Referenční čáru nebo referenční polygon střechy můžete graficky upravovat a měnit tak celý tvar střechy, což se hodí obzvlášť u složené střechy.
Ve 3D okně jsou referenční čáry zobrazeny vlastní barvou, aby byly úpravy snazší. Tuto barvu můžete změnit možností “referenční čáry ve 3D” v menu Volby > Pracovní prostředí > Informace o výběru a prvku.
Ve většině případů budete chtít, aby referenční čára střechy ležela na referenční čáře zdi nebo na hraně desky.
Poznámka: Referenční čáry střechy můžete v půdorysu skrýt volbou referenční čáry střechy v menu Zobrazení > Volby zobrazení.
Výšková úroveň referenční čáry se zobrazí v Infopaletce (hodnota „h“).
Je to stejná hodnota jako je odsazení referenční čáry střechy od domovského podlaží v nastavení střechy.
Sklon střechy
Sklon střechy je měřen od referenční čáry.
Sklon střechy je také zobrazen v Infopaletce.
Viz také Úprava sklonu střechy.
Parametry střechy můžete upravit v okně jejího nastavení.
V nastavení roviny řezu půdorysu můžete kombinováním předvoleb zobrazení prvku určit, které části vložené střechy budou zobrazeny.
Viz Rovina řezu půdorysu (globální nastavení).
U střech je výchozí volbou zobrazení v půdorysu „Standardní nad řezem“.
Více informací o zobrazení střech v půdorysu naleznete v tématu Zobrazení prvků v půdorysech a řezech.

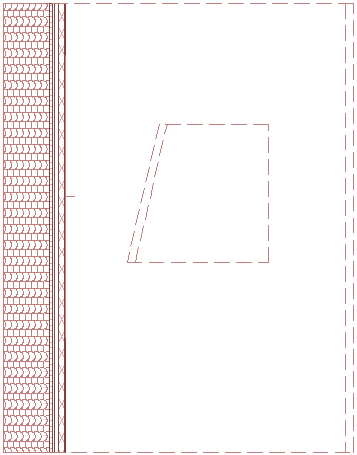

V Archicadu 15 a novějších verzích:Střechy se na půdorysu zobrazují jako skutečná 3D projekce se všemi viditelnými obrysy – včetně například hrany otvoru ve skloněné rovině střechy, jak je znázorněno níže.
Pokud chcete Jednoduché střechy zobrazovat v symbolickém režimu pouze s jejich horní plochou, můžete to přepnout v Předvolbách projektu: menu Volby > Předvolby projektu > Funkce starších verzí a zde aktivujte volbu symbolického zobrazení v půdorysu. Nastavení se projeví u samostatných střech a střešních oken, která jsou do nich vložená.
|
|
|
|
Všechny obrysy zobrazeny |
Pouze horní povrch |
Přitažení nových prvků na střechu
Pomocí funkce gravitace můžete vložit zeď, sloup, trám a objekt přesně na výškovou úroveň střechy.
Viz Přitažlivost.
Vytváření sendvičové střechy
Střeše můžete přiřadit a volně upravovat sendvičovou konstrukci.
Více informací naleznete v tématu Sendvičové konstrukce.
(Mějte na paměti, že nastavení částečného zobrazení konstrukce modelu má vliv na zobrazování sendvičových střech.)
Viz Částečné zobrazení konstrukce.

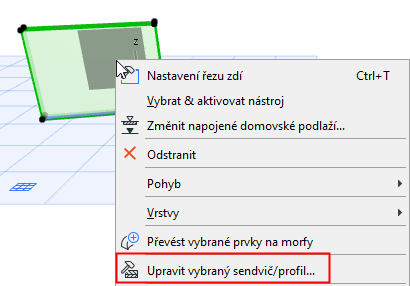

Označený sendvič můžete upravit pomocí volby v kontextové nabídce:
Pokud je konstrukce střechy sendvič, bude její tloušťka rovna součtu vrstev nastavených v okně Volby > Atributy prvku > Sendvičové konstrukce.
“Horní” povrch střechy je u sendvičové konstrukce zobrazen jako první vrstva v seznamu v okně nastavení daného sendviče.
