Vytváření samostatných střešních rovin v půdorysu

Poznámka: Vedle kreslení střech podle návodů popsaných níže můžete označit složenou střechu a rozdělit ji na více samostatných střešních rovin příkazem Úpravy > Změna tvaru > Rozdělit na samostatné střechy nebo 3D model > Speciality střechy > Rozdělit na samostatné střechy.

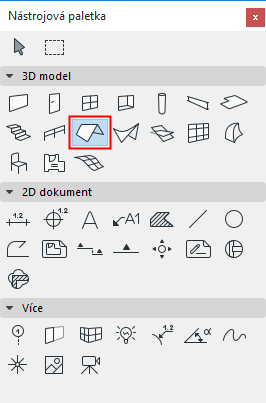

1.Vyberte nástroj střecha.

2.V nastavení střechy zadejte základní parametry (např. sklon, povrchové materiály).

3.Vyberte konstrukční metodu jednoduchá střecha.

4.Zvolte si v Infopaletce jeden ze tří způsobů kreslení střechy (polygon, obdélník, natočený obdélník)

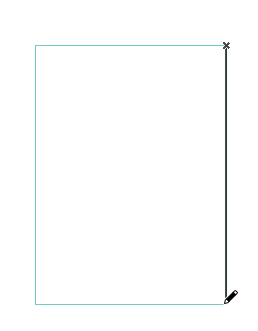

5.Dvěma kliknutími vytvořte referenční čáru střechy.

Ve většině případů budete chtít, aby referenční čára střechy ležela na referenční čáře zdi nebo na hraně desky.

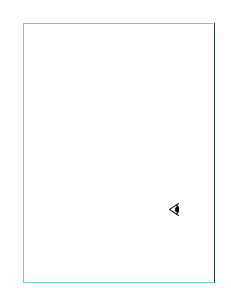

6.Objeví se kurzor ve tvaru oka. Klikněte na tu stranu referenční čáry, na kterou se má střešní rovina zvedat (v případě záporného sklonu klesat).

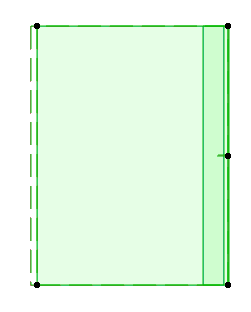

7.Poté nakreslete obrys střechy zadáním všech jejích uzlů jednoho po druhém. Případně použijte kouzelnou hůlku: klikněte na existující prvek, jehož obrys chcete použít pro střechu.

Viz také Kouzelná hůlka.
