Vytvoření samostatné střešní roviny ve 3D okně

Poznámka: Vedle kreslení střech podle návodů popsaných níže můžete označit složenou střechu a rozdělit ji na více samostatných střešních rovin příkazem Úpravy > Změna tvaru > Rozdělit na samostatné střechy nebo 3D model > Speciality střechy > Rozdělit na samostatné střechy.

Tento způsob použijte v případě, kdy chcete střechu přichytit k již vytvořeným prvkům.

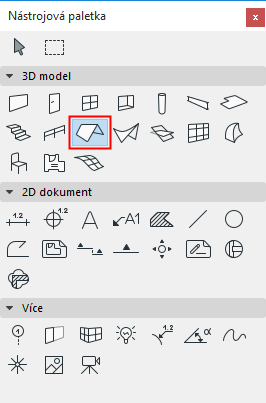

1.Vyberte nástroj střecha.

2.V nastavení střechy nebo Infopaletce zadejte základní parametry (např. sklon, povrchové materiály, přesah střechy).

3.V Infopaletce zvolte konstrukční metodu samostatná střecha.

4.Zvolte si jednu ze tří konstrukčních metod kreslení (polygon, obdélník, natočený obdélník)

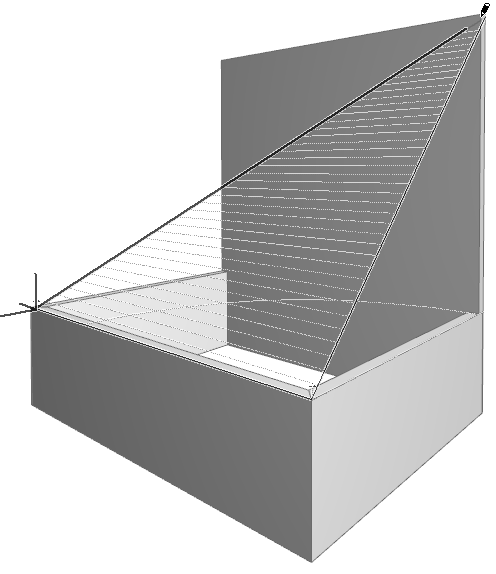

5.Kliknutím na tři různé body v prostoru určete směr střešní roviny. První dva body budou představovat referenční čáru.

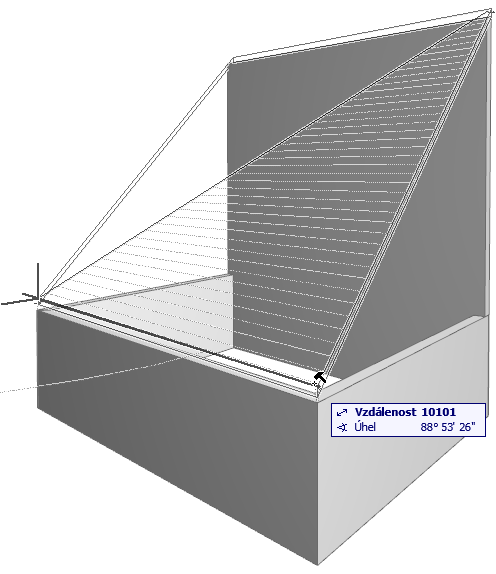

6.Nakreslete obrys střechy. Když se vrátíte do prvního bodu, objeví se kurzor ve tvaru kladívka. Kliknutím polygon uzavřete.

7.Střecha je vygenerována.
