Vytvoření složené střechy

V půdoryse i 3D okně:

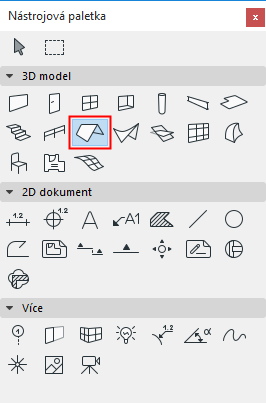

1.Vyberte nástroj střecha.

2.V nastavení střechy nebo Infopaletce zadejte základní parametry (např. sklon, povrchové materiály, přesah střechy).

3.V Infopaletce nebo v okně nastavení střechy vyberte metodu složená střecha.

4.Z Infopaletky vyberte jednu z konstrukčních metod:

•Složitý

•Nároží

•Štít

•Natočená valbová

•Natočená sedlová

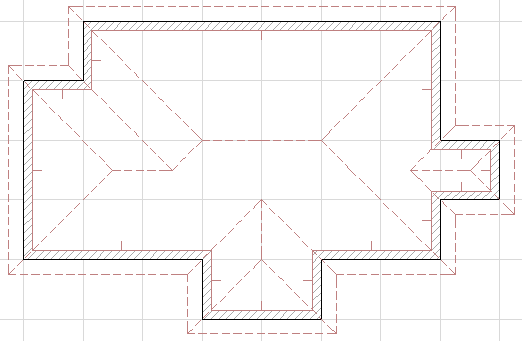

5.Začněte kreslit referenční polygon složené střechy - nejčastěji obrys konstrukce, kterou chcete zastřešit.

6.Uzavřením polygonu dokončíte střechu.

7.Jiným způsobem je vytvoření obrysu s pomocí kouzelné hůlky - mezerník+klik na existující obvodovou zeď.

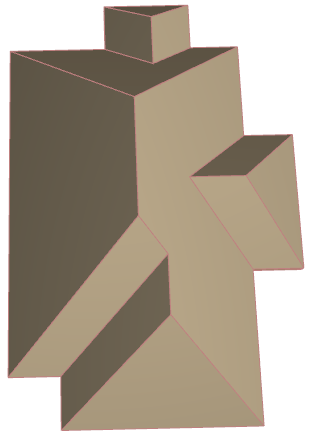

Výsledkem bude střecha jako jeden prvek, která se bude skládat z více střešních rovin. Tuto střechu pak můžete upravovat rovinu po rovině (nastavit například vlastní povrchový materiál nebo sklon), střecha ale i tak zůstává jako jeden prvek.

Viz Úprava střešních rovin.

I po vytvoření střechy je její úprava snadná - jednoduše graficky upravíte referenční polygon nebo hranu střechy.

Viz Grafická úprava tvaru střechy.

Složenou střechu můžete rozdělit do více vodorovných úrovní - pokud chcete vytvořit např. mansardovou střechu.

Viz Přidat úroveň střechy.
