Pokud chcete vytvořit mansardovou střechu, potřebujete dvě různé úrovně s různými sklony střechy.

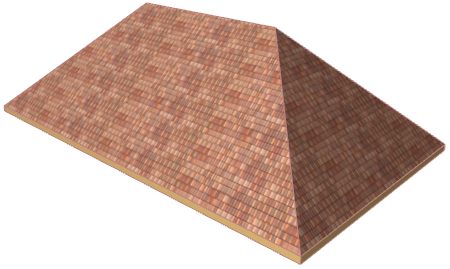

1.Začněte s normální valbovou střechou.
2.Vyberte střechu.

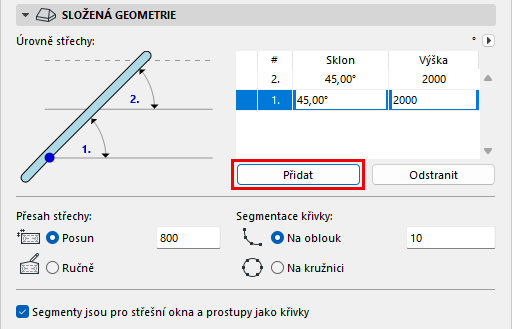

3.Novou úroveň vytvoříte v nastavení střechy na panelu složená geometrie kliknutím na možnost přidat.

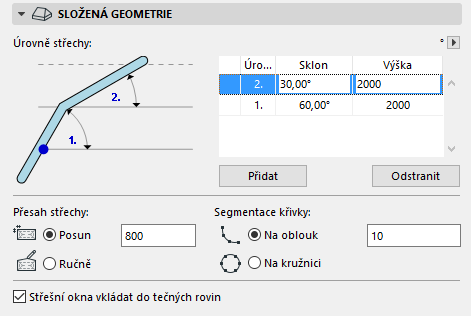

4.Upravte sklony obou úrovní. V tomto případě je první - strmější - sklon 60 stupňů. Horní - plochá - 30 stupňů.
5.Výšku první úrovně upravte tak, aby končila (a druhá úroveň začínala) ve 2000 mm.
6.Na panelu model nastavte povrchové materiály podle potřeby.
7.Stejně tak upravte všechna ostatní potřebná nastavení. V našem případě jsme nastavili přesah střechy na 0.

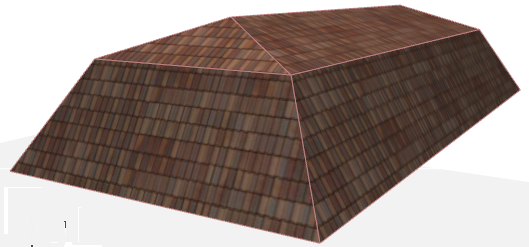

8.Klikněte na OK. Mansardová střecha je hotová.
Podle potřeby můžete měnit nastavení jednotlivých střešních rovin použitím možnosti vlastní nastavení roviny z nabídky v plovoucí paletce.
Můžete například změnit roviny na obou koncích horní úrovně střechy tak, aby vznikly štíty.
Viz Valbová střecha s ozdobným štítem.
Můžete také upravovat tvar úrovní střechy.
