Vyznačení podchozí výšky střechy
Tímto příkazem (3D model > Speciality střechy > Vyznačení podchozí výšky střechy) vytvoříte na vybrané střeše čáry podchozí výšky ve výšce, kterou určíte.

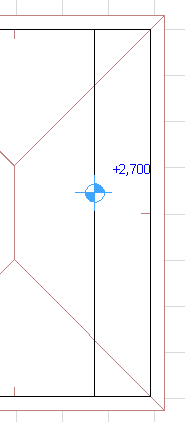

Po vytvoření čáry podchozí výšky střechy můžete použít výškovou kótu, aby byla hodnota výšky zobrazena.
Poznámka: Čáry podchozí výšky střechy lze vytvořit pro jednoduchou i složenou střechu. Nicméně u složených střech se ujistěte, že nepoužíváte režim průniků ze starších verzí. (Přejděte do menu Volby > Předvolby projektu > Funkce starších verzí a zkontrolujte, jestli je volba “Použít metodu průniků ze starších verzí” vypnutá.)
1.V půdorysu vyberte střechu.
2.Použijte 3D model > Speciality střechy > Vyznačení podchozí výšky střechy

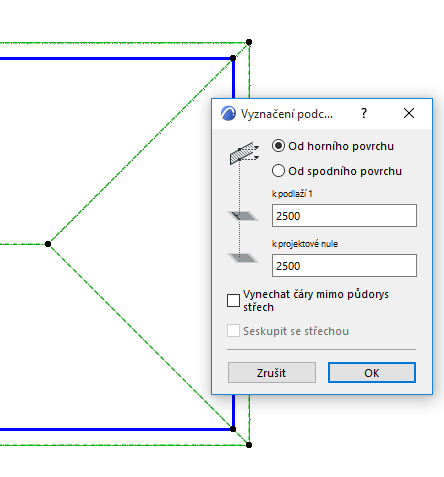

3.V okně, které se objeví, nastavte požadované hodnoty a potvrďte tlačítkem OK.
–Na horní povrch/Na spodní povrch: Zvolte, jestli měřit výškovou hodnotu k hornímu nebo dolnímu povrchu střechy.
–Nastavit výšku čar úrovní střechy: Použijte zadávací pole - úroveň aktuálního podlaží nebo projektová nula - k určení požadované výšky čar úrovní střechy.
–Vynechat čáry mimo půdorys střech: Zaškrtnutím tohoto políčka vynecháte čáry úrovně spadající v půdorysu mimo polygon střechy, ke které náleží.
Pokud je políčko vypnuto, budou vykresleny všechny čáry. V takovém případě budou čáry mimo polygon střechy nakresleny se stejnou délkou od referenční čáry jejich střechy.
–Seskupit se střechou: Zaškrtnutím tohoto políčka seskupíte čáry úrovně se střechami, ke kterým náleží.
Poznámka: Tato volba je zašedlá, jestliže je aktivní volba Uvolnit skupiny.
Viz také Úrovňové kóty.
