Konstrukce, na kterou ostatní prvky napojujete jsou vždy střecha nebo skořepina. Střechy a skořepiny mají tzv. “operační hmoty”, které znázorňují směr a tvar, ve kterém budou napojovány ostatní prvky.
Pokud je tvar střechy nebo skořepiny opravdu složitý, může být těžké přesně si představit, co se stane napojením konkrétních prvků. Chcete-li tyto operační hmoty vidět během práce (pouze ve 3D okně) zapněte Operační hmoty v nabídce Zobrazení > Možnosti pohledů.
Všimněte si, že téměř všechny operační hmoty (kromě “upravovatelných” skořepin) reprezentují vlastně hmotu vytaženou nahoru nebo dolů.

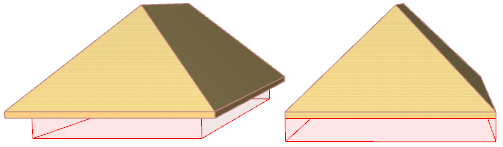

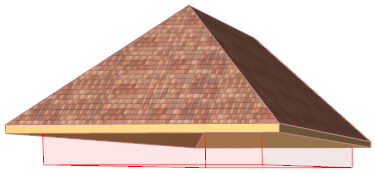

Výchozí nastavení operačních hmot je vytažení “z referenčních čar dolů”, to znamená, že referenční čára tvoří obrys operační hmoty vytažené směrem dolů.
U skořepin je výchozí nastavení operační hmoty “vytažení dolů” z hmoty skořepiny.

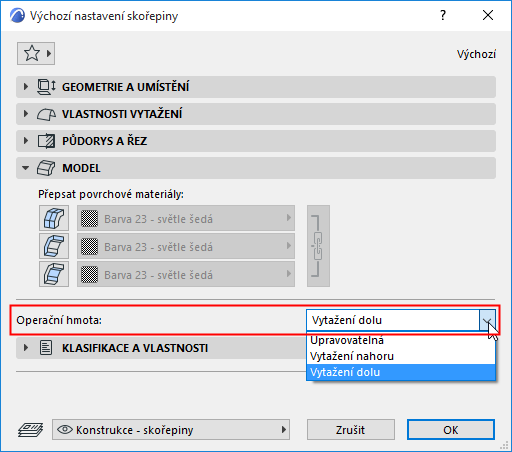

Nicméně nastavení operační hmoty můžete změnit v nastavení střechy/skořepiny: použijte volbu “operační hmota” na panelu model.
Možnosti nastavení operačních hmot jsou zobrazeny zde:
Vytažená z referenčních čar - z obrysu

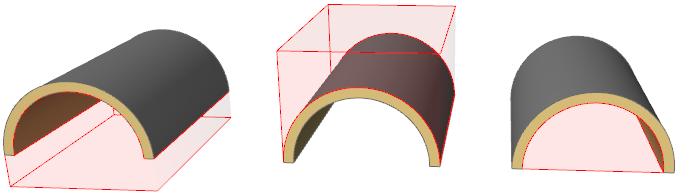

Vytažení dolů - Vytažení nahoru - Upravovatená
Upravovatelná operační hmota (skořepina):

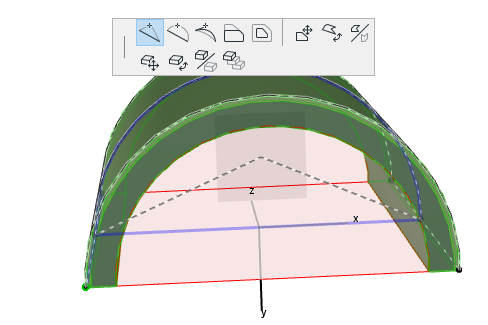

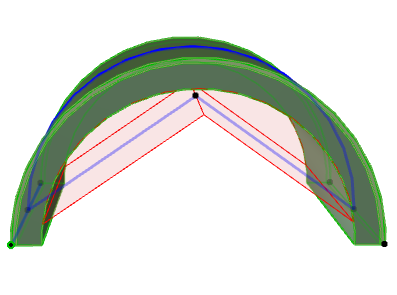

U skořepin, které mají nastavenou “upravovatelnou” operační hmotu, budou na obou stranách profilů v operační hmotě zobrazeny čáry. (Tyto čáry znázorňují omezení operační hmoty.) Tyto čáru můžete upravovat a měnit tak operační hmotu.
Poznámka: Pokud je polygon profilu skořepiny uzavřený, operační hmota upravovat nejde.
