Napojení prvků může zahrnovat následující operace (standardně umístěné v menu 3D model):
•Napojení na střechu/skořepinu
•Svázat prvky
•Napojení zdi na lehký obvodový plášť
•Operace s tělesy
Napojené prvky jsou navzájem asociativní: změna, která je na těchto prvcích provedena, se projeví okamžitě. Je proto důležité mít přehled o vzájemných vazbách těchto prvků.
Ikona napojení a seznam napojení umožňují okamžitý přehled a možnost správy těchto vazeb.
Následující příklad se týká vazby vzniklé napojením konstrukcí, stejným způsobem jsou ale zobrazeny i operace s tělesy, svázané prvky nebo napojení na LOP.
Správa vazeb

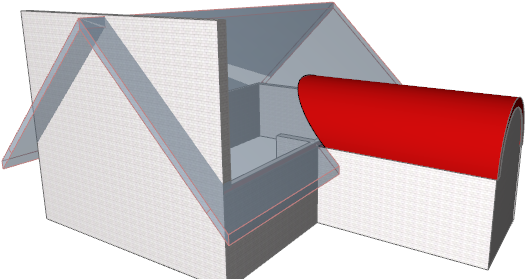

Pokud vyberete prvek, který je napojen na jiný prvek, zobrazí ikona napojení:
Poznámka: Ikona napojení se nezobrazí, pokud jste vybrali více prvků.

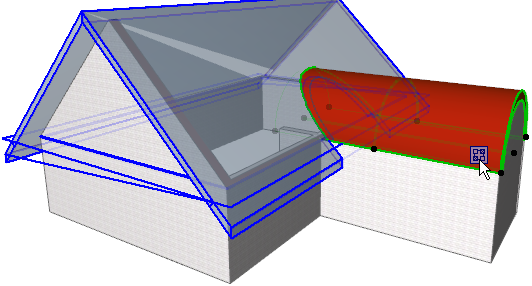

Pokud přesunete kurzor na tuto ikonu, modré podsvícení zvýrazní všechny napojené prvky.
Pokud je některý prvek (např. jako střecha níže) součástí více vazeb, kliknutím na ikonu můžete zobrazit seznam, kde jsou všechny vypsány.

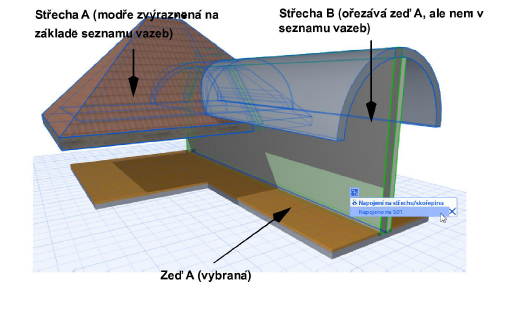

Pokud je střecha A napojena na střechu B a zeď A je napojena na střechu A, bude napojena také na střechu B.
Seznam vazeb zdi A bude ale obsahovat pouze vazbu se střechou A, protože byly napojeny navzájem.

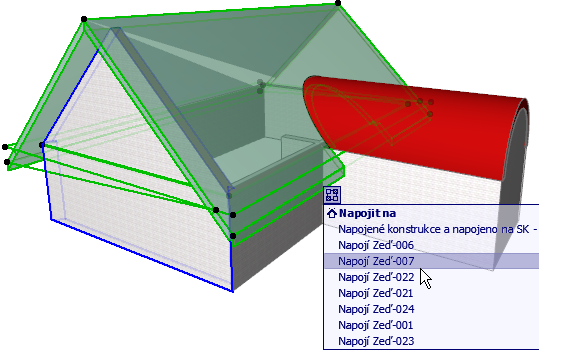

Přesouvejte kurzor nad položkami seznamu: jak přesouváte myš nad položkami seznamu, podsvícení zvýrazňuje prvky v projektu (např. štítová zeď na obrázku).

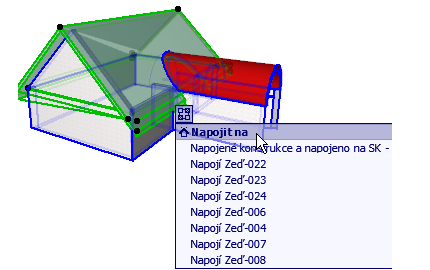

Pokud chcete zvýraznit všechny prvky s vazbou na vybraný prvek, přesuňte myš nad záhlaví seznamu vazeb (např. napojení):
Pokud je v seznamu vazba, která není vidět v aktuálním zobrazení (např. její prvky jsou ve skryté vrstvě nebo na jiném podlaží), bude tato vazba zobrazena kurzívou.

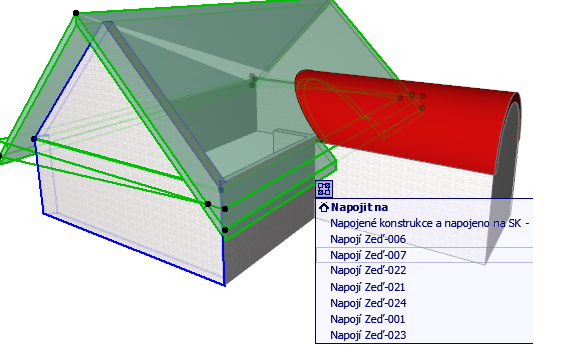

Pokud chcete vazbu zrušit (to znamená přerušit asociativnost mezi prvky a vrátit ořezání), klikněte v seznamu na ikonku s X. Vazba je zrušena. Pokud chcete zrušit celou skupinu vazeb (např. napojení na střechu/skořepinu), klikněte na X vedle záhlaví seznamu.
Pokud chcete zrušit všechny vazby najednou, vyberte jeden nebo více prvků modelu a z kontextové nabídky vyberte Spojit > Uvolnit všechny vazby. Všechny vazby jsou nyní zrušeny.
