Nastavení částečného zobrazení konstrukcí v oknech založených na zdrojové značce

Často budete pracovat v zobrazení modelu (řez, pohled, interiérový pohled, detail nebo pracovní list), jehož prvky mají svůj zdroj umístěný v jiném okně modelu.

Když je zdrojové zobrazení /bod zobrazení ručně přestavovaný nebo je typu kresba, a pokoušíte se změnit částečné zobrazení odvozeného zobrazení, můžete se dostat do problémů, protože zdrojový bod zobrazení nemusí být v aktualizovaném stavu. Proto nelze měnit nastavení částečného zobrazení konstrukce u ručně přestavovaných zobrazení nebo zdrojů typu kresba.

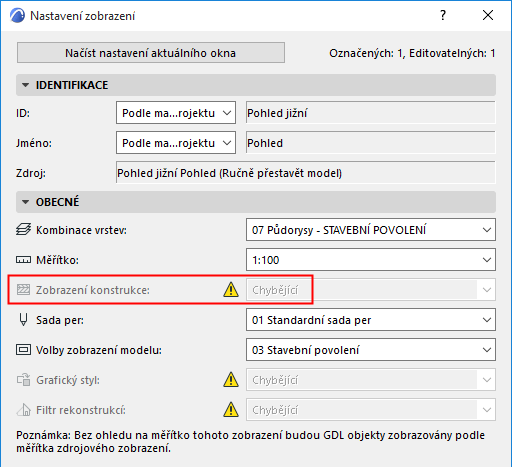

Následující nastavení zobrazení náleží zobrazení, jehož zdroj je ve stavu ručního přestavování; nastavení částečného zobrazení nemůže být změněno.

Řešení: jděte zpět do zdrojového zobrazení (nebo vytvořte jeho kopii) a přepněte jeho stav na Automaticky přestavovaný.

V opačném případě: Předpokládejme že máte Automaticky přestavovaný bod zobrazení a několik, z něj  odvozených zobrazení. Poté změníte bod zobrazení na “ručně přestavovaný” nebo “kresbu”. Je to možné, ale uvědomte si, že zobrazení odvozené z tohoto zdroje - i když jsou již vytvořeny - změní po přestavění své částečné zobrazení, aby bylo shodné se zdrojovým bodem zobrazení.

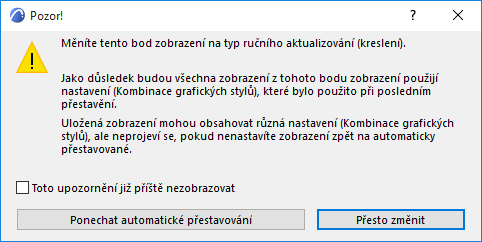

Pokud změníte nastavení částečného zobrazení konstrukce u zdrojového bodu zobrazení, který je ručního typu přestavění (i když jeho odvozená zobrazení vycházejí ze zdroje typu automatického přestavění), zobrazí se varování, že nastavení částečného zobrazení konstrukce a grafických stylů u odvozených zobrazení se může změnit:

Můžete pokračovat v přestavění, nebo můžete proces zrušit. Řešením je opět vrátit se do zdrojového zobrazení (nebo vytvořit kopii s požadovaným nastavení částečného zobrazení modelu a grafickým stylem) a změnit jeho typ aktualizace na automatický.
