Další volby filtru rekonstrukcí

Další nastavení filtru je odstupné pro "stávající prvky", "bourané prvky" a pro prvky anotací.

Toto rozšířené nastavení umožňuje přizpůsobit zobrazení prvků rekonstrukce vaším lokálním standardům.

Pokud chcete některou z dalších možností filtru použít, zaškrtněte políčko u vybrané volby:

Pro “stávající” prvky:

•Skrýt značku rozměrů otvoru (Pokud nechcete zobrazovat značku rozměrů otvoru, který již existuje)

•Řezy plnou výplní (Pokud nepotřebujete vidět výplň konstrukce, které již existují)

•Nespojovat prvky (Tuto možnost použijte, pokud nechcete, aby byly nové a bourané zdi spojovány se stávajícími)

Pro “bourané” prvky:

•Skrýt značku rozměrů otvoru (Pokud nechcete zobrazovat značku rozměrů otvoru, který bude zrušen)

•Skrýt dveře/okna/střešní okna/prostupy (Pokud nechcete zobrazovat otvory, které budou stejně zrušeny, obzvlášť pokud jsou ve zdi, která bude zbourána).

•Skrýt zóny (Pokud nechcete zobrazovat informace o zónách, které budou odstraněny)

•Skrýt objekty (protože nábytek nebývá moc často bourán, není jej třeba zobrazovat ve výkresu bouracích prací).

•Řezy plnou výplní (Pokud nepotřebujete vidět výplň konstrukce, které budou odstraněny)

•Průhledná výplň (pokud chcete zobrazit bourané konstrukce jen čárami, bez výplní)

•Nespojovat prvky (Tuto možnost použijte, pokud nechcete, aby byly nové nebo bourané zdi spojovány se stávajícími)

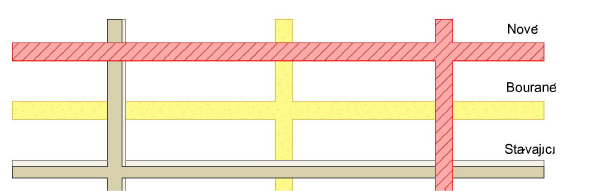

Zdi a desky s nastavením „Nespojovat prvky“: „Nové“ nad „Stávajícími“, nad „Bouranými“

•Označit otvory symbolem X Na dveře a okna, která budou zrušena umístí velké X.

•Obrysy vnitřních výplní otvorů jako bourané: Ve zdi, ve které budou vybourány dveře/okno (a nahrazeny novými částmi zdi): Zobrazte obrysové čáry bouraných otvorů jako Bourané.

Prvky anotací

•Nepřepisovat kóty/texty/popisky

•Nepřepisovat výkresové výplně/čáry

•Nepřepisovat značky

Použijte tyto volby, pokud chcete vyloučit anotační prvky – kóty, texty a popisky a/nebo výkresové výplně a čáry – z pravidel grafických stylů. Můžete se také rozhodnout vyloučit značky (řez, pohled, interiérový pohled, detail, pracovní list) z pravidel grafických stylů.
