Platí pro prvky typu Zeď, Trám, Sloup, Střecha, Skořepina, Morf, TZB trasa.
Okno Zobrazený průmět umožňuje nastavit vertikální rozsah, který se má v půdorysu zobrazovat.
Tato volba je dostupná, jen když je Zobrazení půdorysu nastaveno na “Standardní“ nebo “Standardní nad řezem“.
Výjimka: Pro Morfy platí, že volby Zobrazený průmět jsou dostupné bez ohledu na nastavení Zobrazení půdorysu.
Celý prvek
Na všech podlažích, kde se prvek zobrazuje, bude zobrazen jeho celý průmět.
Můžete se však rozhodnout, že nechcete zobrazit celý prvek.
V takovém případě máte dvě možnosti, jak nastavit jeho zobrazení pomocí Ukázat zobrazení:

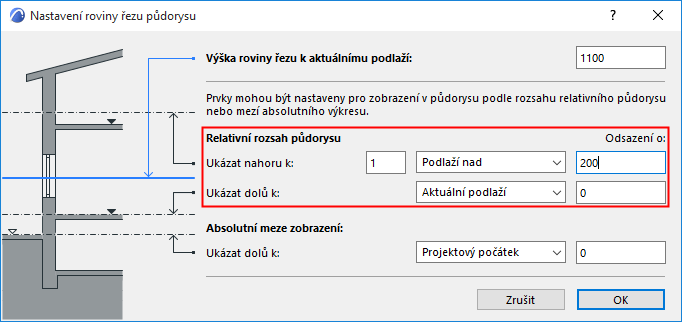

K rozsahu půdorysu
Zobrazí prvek v rozsahu podlaží (aktuální podlaží plus daný počet podlaží nad ním a pod ním a volitelné odsazení.)
Prvek se zobrazí v podlažích definovaných jako Relativní rozsah půdorysu (například v určitém počtu podlaží v obou směrech) pomocí příkazů Dokument > Rovina řezu půdorysu.

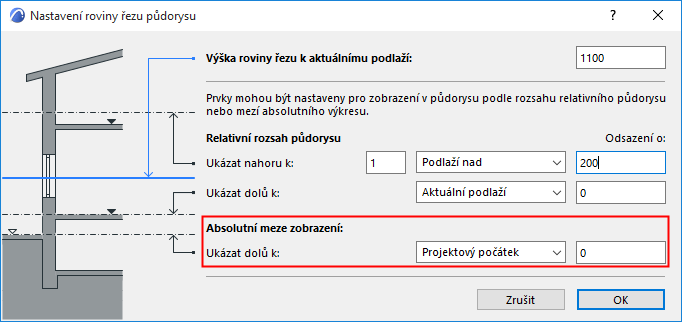

Absolutní meze zobrazení
Nastaví pevné dolní omezení (implicitně Projektový počátek) a potom zobrazí všechny součásti prvku nad tímto omezením.
Možnost k absolutní mezi zobrazení zajišťuje, aby nebyly v půdorysu zobrazovány prvky, které zasahují do daného podlaží, které je definováno absolutní hodnotou (nezávisle na výšce podlaží).
Můžete například zadat výšku terénu nebo vody, tak, aby se nic pod danou úrovní v půdoryse nezobrazovalo. Nebo pokud chcete zobrazit střešní terasu, aniž byste zobrazili garáž, která je pod ní, zadejte úroveň terasy jako absolutní úroveň zobrazení.
V jistých situacích mohou nastavení Rovina řezu půdorysu a Relativní rozsah půdorysu kolidovat:
•Rovina řezu se může nacházet vně aktuálního rozsahu půdorysu (například při velmi malé výšce podlaží ve srovnání s výchozí úrovní roviny řezu). V takovém případě se rovina řezu automaticky přemístí na horní hranici (omezení) rozsahu půdorysu (nebo na dolní hranici, jestliže by rovina řezu spadala pod dolní omezení).
•Dolní omezení rozsahu půdorysu může být vyšší než horní omezení. V tomto případě se bude dolní omezení pokládat za horní i dolní omezení rozsahu půdorysu.
