Nastavení stavu přestavování řezu

Poznámka: Postup přiřazení stavu je stejný jako u řezů, exteriérových pohledů a interiérových pohledů. Stav 3D dokumentu, může být automaticky nebo ručně přestavovaný, ale nemůže být kresbou.

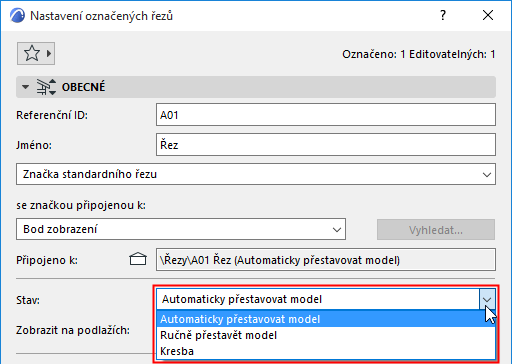

Při tvorbě nového řezu přiřazujete stav v panelu Obecné v dialogovém okně Nastavení řezu. Řez může mít jeden ze tří stavů: Automaticky přestavovat model, Ručně přestavět model a Kresba.

Každý stav řezu definuje spojení (a metodu přestavění) mezi řezem a modelem v půdorysu.

•Ve dvou stavech modelu (Automaticky přestavovat model a Ručně přestavět model) je obsah okna tvořen konstrukčními prvky; změny v okně řezu modelu lze aktualizovat v půdorysu, ve 3D okně nebo ostatních oknech řezu a naopak.

•Pokud je řez převedený na kresbu, jsou konstrukční prvky rozbity na 2D výplně, oblouky a čáry. Změny provedené v tomto typu oken se v ostatních oknech neprojeví. Kresbu je však možné aktualizovat tak, aby odrážela poslední změny modelu.

Konstrukční prvky lze upravovat jak v automaticky přestavovaném, tak v ručně přestavovaném řezu. Většinu typů prvku modelu zde nejde vytvářet, ale je možné je zobrazit, duplikovat a upravovat. Nicméně lze v těchto oknech vytvářet morfy a lehké obvodové pláště.

Poznámka: Odstraněním konstrukčního prvku v okně řezu se stavem model (s automatickým i ručním přestavěním) jej také odstraníte z půdorysu i z 3D modelu.

Bez ohledu na stav řezu můžete přidat 2D grafiku, poznámky a kótování.

Více informací naleznete v tématu Aktualizace řezů.
