Svislý interval interiérového pohledu

Svislý rozsah zobrazení interiérového pohledu můžete nastavit ručně (v nastavení) nebo graficky v okně pohledu.

Nastavení svislého intervalu IP v nastavení

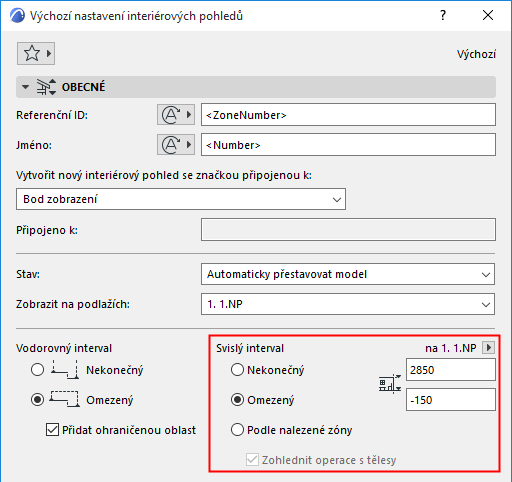

Svislý interval je uživatelem nastavován ručně na panelu obecně v okně nastavení interiérového pohledu.

Viz Nastavení nástroje Interiérový pohled (IP).

Každý interiérový pohled (např. každý segment lomené mezní čáry) může mít v případě potřeby vlastní hodnotu svislého intervalu: vyberte jako omezený vertikální rozsah a zadejte požadované meze výškové úrovně.

Pomocí rozevírací nabídky můžete určit, zda je tento vertikální rozsah měřen od projektového počátku nebo od domovského podlaží interiérového pohledu (podlaží, do kterého byl umístěn).

Podle nalezené zóny

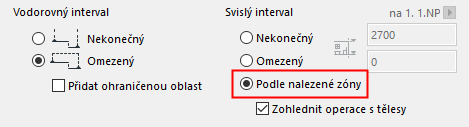

Pokud chcete, aby tvar interiérového pohledu odpovídal tvaru zóny, použijte na panelu Obecné v nastavení interiérového pohledu u svislého intervalu volbu Podle nalezené zóny.

Pokud je nalezena zóna, použije se její výška jako vertikální rozsah vybraného bodu pohledu interiérového pohledu.

Zóny upravené pomocí operací s tělesy jsou také příslušným způsobem spočítány za předpokladu, že jste aktivovali volbu Zohlednit operace s tělesy. Například zóna oříznutá šikmou střechou bude obsahovat různé výšky zóny. Ty se patřičným způsobem zobrazí v každém bodu pohledu skupiny interiérového pohledu.
