Jsou tři způsoby jak předefinovat 3D dokument po jeho vytvoření. Každý způsob je popsán níže:
Předefinovat 3D dokument: Otevření a úprava okna zdrojového zobrazení
Předefinování 3D dokumentu na základě aktuálního 3D nebo půdorysu
Předefinovat zdroj na základě nastavení 3D dokumentu
Předefinovat 3D dokument: Otevření a úprava okna zdrojového zobrazení
Pokud je okno 3D dokumentu vpředu:

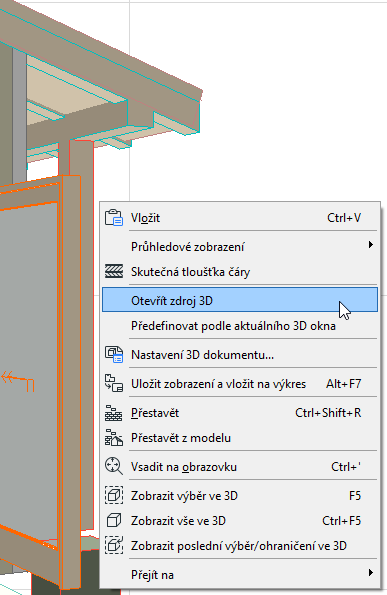

v kontextovém menu vyberte Otevřít zdroj 3D (pro 3D zobrazení) nebo Zobrazit zdrojové podlaží (pro zobrazení vytvořené z půdorysu
Nebo klikněte pravým tlačítkem na zdrojové zobrazení nebo zobrazení 3D dokumentu v navigátoru a vyberte příkaz Otevřít zdrojové zobrazení:
Podle potřeby upravte zdrojové okno:
•Upravte prvky, nastavení vrstev, orientaci nebo zobrazení
•Změňte viditelnost prvků použitím výběru/ohraničení
•Pokud je zdrojovým zobrazením 3D okno, můžete změnit také nastavení filtru prvků (Zobrazení > Prvky ve 3D zobrazení > Filtr prvků a řez ve 3D) a upravit roviny 3D řezu
A pak 3D dokument předefinovat jedním z následujících způsobů:
•Kontextové menu 3D dokumentu v mapě projektu Navigátora

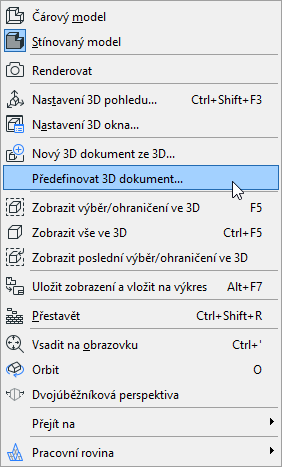

•Kontextové menu 3D okna nebo půdorysu

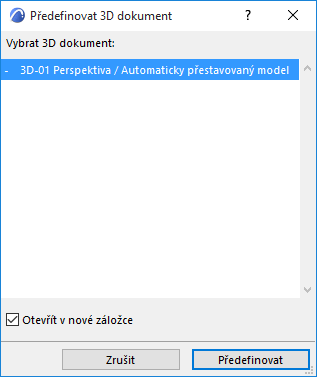

Objeví se dialogové okno Předefinovat 3D dokument.

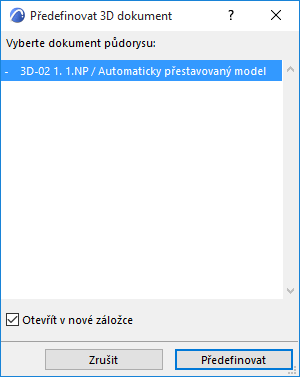

Vyberte 3D dokument, který chcete podle stávajícího 3D okna nebo půdorysu předefinovat.
Klikněte na předefinovat.

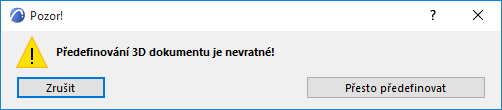

Varování vás upozorní, že operace předefinování je nevratná.
Pro pokračování klikněte na Přesto předefinovat.
Předefinování 3D dokumentu na základě aktuálního 3D nebo půdorysu
Tento příkaz můžete zobrazit jednou z následujících možností:
•z kontextové nabídky okna 3D dokumentu
•Kontextové menu 3D dokumentu v mapě projektu Navigátora
•V okně nastavení 3D dokumentu založeného na aktuálním 3D zaškrtněte volbu Předefinovat zobrazení, roviny řezu a zobrazené prvky podle stávajícího 3D (dostupná pro 3D dokumenty vytvořené ze 3D okna).
Předefinovat podle aktuálního 3D okna
3D dokument je předefinován v závislosti na nastavení aktuálního 3D Okna:
•Aktuální typ 3D projekce, včetně zvětšení
•Filtr prvků a zobrazení jejich řezu ve 3D (Zobrazení > Prvky ve 3D zobrazení)
•Omezení pomocí výběru/ohraničení
•Roviny řezu
Poznámka: Aktuální okno nemusí být v každém případě stejné, jako je původní zdrojové okno vašeho 3D dokumentu. “Aktuální” je okno, které je zrovna otevřeno, nebo bylo otevřeno naposledy.
Předefinovat na základě aktuálního okna půdorysu
3D dokument je předefinován v závislosti na nastavení aktuálního půdorysného zobrazení:
•Omezení pomocí výběru/ohraničení
•Orientace
•Zvětšení
•Podlaží
Předefinovat zdroj na základě nastavení 3D dokumentu

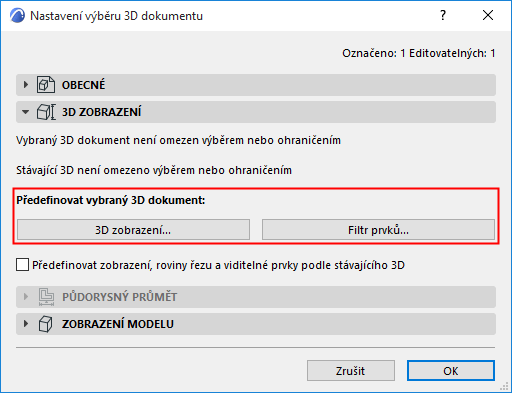

V nastavení výběru 3D dokumentu: v záložce 3D zobrazení vyberte jedno z nastavení, které chcete pro 3D dokument a jeho zdrojové 3D zobrazení upravit
Změny se ve 3D dokumentu provedou, po klepnutí na tlačítko OK a uzavření dialogu nastavení. Stávající 3D okno zůstane nezměněno.
Předefinovat 3D zobrazení: Vyberte pro úpravu nastavení 3D zobrazení zdrojového 3D okna.
Viz také Nastavení 3D zobrazení.
Předefinovat filtr prvků: Vyberte pro úpravu nastavení Filtr prvků a řez ve 3D. Upravte, které prvky se budou zobrazovat na základě filtru typu prvků ve zdrojovém 3D okně.
Viz také Okno Filtr prvků a řez ve 3D.
