Nastavení částečného zobrazení konstrukce: Vliv na prvky
Na této stránce najdete informace o efektu částečného zobrazení konstrukcí na konkrétní prvky.
Sloupy v částečné zobrazení konstrukce
Částečné zobrazení konstrukce a zóny
Povrchové výplně půdorysu v částečném zobrazení konstrukce
Kóty v částečném zobrazení konstrukce
Průniky částečně zobrazených konstrukcí
Sloupy v částečné zobrazení konstrukce
Obklad každého sloupu může být nastaven jako nosná konstrukce, povrch nebo další.
Viz Jádro a obklad.
U sloupů “obalených” zdmi: Pokud použijete pouze zobrazení nosné konstrukce obalení se neprojeví.
Částečné zobrazení konstrukce a zóny
Bez ohledu jaké je použito částečné zobrazení, na zóny to nemá vliv: zóny natažené k “vnitřní hraně” jsou vypočítávány včetně zahrnutí částí “povrchu” obklopujících konstrukci, i když jsou, podle aktuálně nastaveného částečného zobrazení, povrchy skryty.
Povrchové výplně půdorysu v částečném zobrazení konstrukce
Nastavení částečného zobrazení konstrukce nemá žádný vliv na povrchové výplně.
Pokud přiřadíte povrchovou výplň k nějakému sendvičovému ne složitému prvku (může to být například střecha, deska, nebo síť), zobrazí se povrchová výplň bez ohledu na částečné zobrazení.
Poznámka: Povrchové výplně můžou použít grafické styly.
Viz Pravidla grafických stylů.
Kóty v částečném zobrazení konstrukce
každý režim částečného zobrazení má svou sadu kótování: můžete mít zvláštní sadu kót v zobrazení pouze nosných konstrukcí, a jinou sadu použít v režimech celá konstrukce a bez povrchu. když přepnete nastavení částečného zobrazení, kóty použité u předchozího typu nebudou viditelné. Pokud chcete opět vidět původní kóty, přepněte se zpět na částečné zobrazení konstrukce, ve kterém byly kóty umístěny.

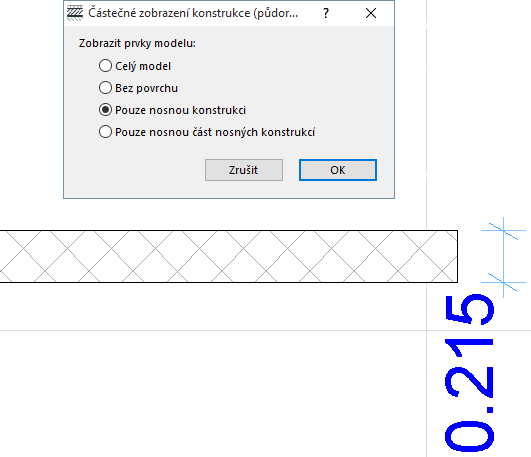

Tato stěna má zobrazenou pouze část nosná konstrukce:
Pokud se přepnete do zobrazení Celá konstrukce, kóty zobrazené u nosné konstrukce zmizí, a objeví se jiné - předtím vytvořené v celkovém zobrazení konstrukce.
Můžete kopírovat-vkládat prvky kót mezi dvěma různými režimy částečného zobrazení konstrukce. Když zkusíte vložit prvky kót, které se NEOBJEVÍ v daném částečném zobrazení, tyto prvky budou po vložení ztraceny.
Průniky částečně zobrazených konstrukcí
Průniky budou provedeny stejně, jako kdyby byla zobrazena celá konstrukce: Žádné pozdější začištění průniku vrstev nebude po změně částečného zobrazení provedeno.
