Povrchové materiály výplní otvorů v tabulce povrchových materiálů

Předpokládejme, že máte ve zdi otvor.

Pokud výplni otvoru nastavíte přepsaný povrchový materiál, je to jako barevný nátěr, který má dvě strany (jako kus tapety).

Při vykazování povrchových materiálů tedy mějte na paměti, že existují celkem tři potenciální plochy:

•jedna plocha zdi

•plus dvě strany přepsaného povrchového materiálu otvoru ("tapeta")

V závislosti na tom, co chcete vykázat, se ujistěte, že tabulka počítá pouze s těmi plochami, které potřebujete. Plochy, které jsou blokovány "zakrývajícím" prvkem, se do tabulky nezapočítávají.

Chcete-li nastavit "zakrývající" prvky, použijte okno Redukovat exponovanou plochu v nastavení tabulky povrchových materiálů. (viz Parametr Exponovaná plocha v tabulkách povrchových materiálů).

Viz příklady níže.

Příklad: Tabulka natřených ploch prostupu

Prostup vytváří ve zdi otvor, jehož strany mají přepsaný povrchový materiál.

Povrchový materiál prostupu má dvě strany (jako kus tapety).

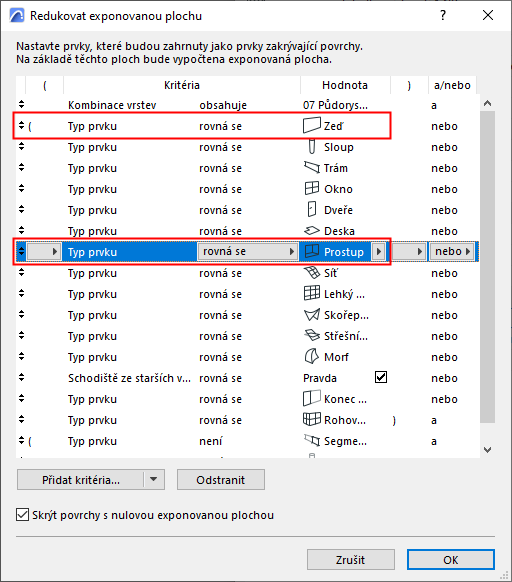

V tabulce chcete vykázat pouze přepsané povrchové materiály, které jsou na viditelné straně. Tohoto docílíte:

•Přidejte zdi do seznamu "Redukovat exponovanou plochu " (vyloučí se neviditelné strany "tapety")

•Přidejte prostupy do seznamu "Redukovat exponovanou plochu " (vyloučí se původní nenabarvený líc stěny)

Příklad: Tabulka pouze povrchových materiálů zdí; prostup je jen díra

Prostup je pouze otvor vyříznutý do hostitelské konstrukce a nemá žádný přepsaný povrchový materiál.

Poznámka: Pokud nemá prostup žádný přepsaný materiál, nelze jej vypsat v tabulce. Takový prostup je je však stále schopný překrýt hostitelský prvek.

Do tabulky chcete započítat pouze plochu hostitelského prvku a prostup ignorovat. Zkontrolujte, zda nejsou prostupy nastavené jako zakrývající prvky hostitelského prvku. Tohoto docílíte:

•Odeberte prostupy ze seznamu "Redukovat exponovanou plochu " (aby byly odhaleny plochy prostupu ve stěně)

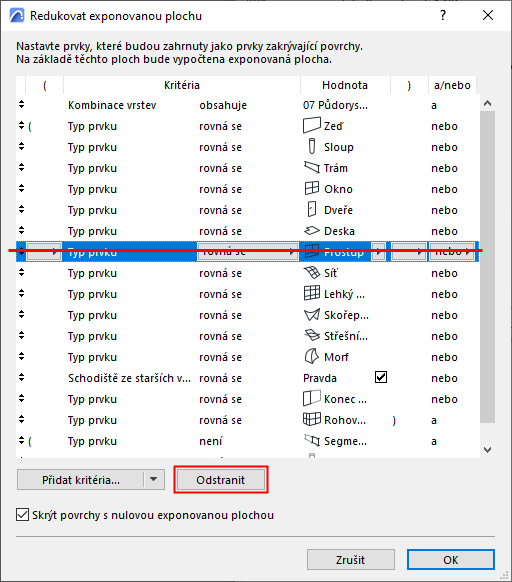

Odstranění prostupu ze seznamu "Redukovat exponovanou plochu"
