Parametr
Krátký popis
Dlouhý popis
Směr panelu (s použitím zkratky).
Směr panelu je normálový vektor povrchu každého panelu v půdorysném průmětu.

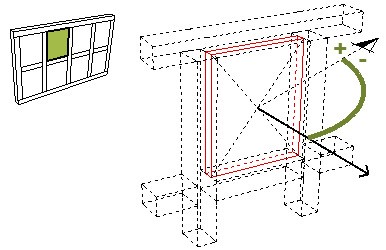

Úhel od severu
Směr povrchu panelu ve stupních vzhledem k severu.
„Směr orientace“ je založen na normálovém vektoru povrchu každého panelu v půdorysném průmětu.
Úhel sklonu panelu LOP
Úhel sklonu panelu lehkého obvodového pláště
Shoduje se se sklonem lehkého obvodového pláště
Vnitřní povrchový materiál
Povrchový materiál vnitřního povrchu panelu, jak je v nastavení panelu LOP na panelu Model.
Povrchový materiál GDL panelů je nastaven přímo v jejich GDL popisu.
Nominální výška
Výška panelu.
Nezahrnuje přesah panelů do navazujících rámů
Nominální šířka
Šířka panelu.
Nezahrnuje přesah panelů do navazujících rámů
Pro obecné panely se tato hodnota shoduje s normální šířkou.
Pro GDL panely může být tato hodnota nastavena v parametrech.
Orientace
Vypíše orientaci panelů (levá nebo pravá), které jsou nastavené jako dveře nebo okno.

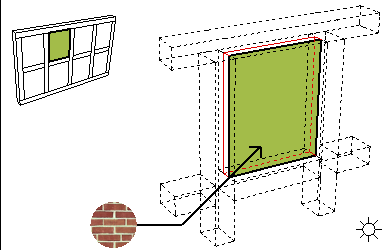

Vnější povrchový materiál
Povrchový materiál vnějšího povrchu panelu, jak je v nastavení panelu LOP na panelu Model.
Povrchový materiál GDL panelů je nastaven přímo v jejich GDL popisu.
Plocha panelu se svorkami
Hrubá plocha panelu
Pro obdélníkové panely. Započítává přesah panelů do hraničících rámů (hodnot “hloubka” definovaná na panelu Typ rámu a geometrie v nastavení rámu LOP).
Plocha panelu bez svorek
Plocha panelu.
Pro obdélníkové panely. Nezahrnuje přesah panelů do navazujících rámů
Třída panelů
Hlavní, Distanční nebo vlastní.
Třídu panelu přiřadíte v náhledovém okně na panelu Vzor sítě a náhled v nastavení systému LOP - stránka Schéma.
Panely ze třídy “vlastní” byly upraveny v režimu úprav lehkého obvodového pláště.
Funkce panelu
Dle typu panelu fixní, okno nebo dveře.
Definováno v typu panelu na panelu Geometrie v nastavení panelu LOP.

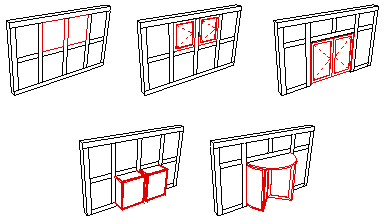

Typ panelu
Jméno typu panelu.
Definováno na panelu Typ a geometrie v nastavení panelu lehkého obvodového pláště.
