Parametr
Krátký popis
Dlouhý popis
Parametr
Délka napojení kupole
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “střešní přechod - kupole”.
Nejčastěji hrany dvou střešních částí, které mají společnou zakřivenou hranu.
Délka okapu
Celková délka všech hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “okap”.
Délka napojení koncové zdi
Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “koncová zeď”.
Typicky se jedná o hranu, která je napojená na zeď a klesá podél ní dolů.
Délka štítu
Celková délka všech hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “štít”.

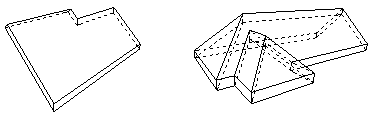

Geometrická metoda
Samostatná, složená
Geometrická metoda střechy
Plocha spodního povrchu střechy (hrubá)
Plocha spodní roviny střechy včetně plochy všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou
Plocha hran střechy (hrubá)
Plocha všech hran střechy včetně plochy hran všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou
Plocha horního povrchu střechy (hrubá)
Plocha horní roviny střechy včetně plochy všech otvorů.
Redukováno napojeními. Operace s tělesy započítány nejsou
Délka nároží
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “nároží”.
Typicky hrany dvou sousedních skořepin tvořících nároží
Plocha otvorů
Součet ploch všech otvorů ve střeše.
Délka napojení světlíku
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “střešní přechod - prostup”.
Nejčastěji hrany dvou střešních částí, které mají společnou konvexně zakřivenou hranu.
Plocha spodního povrchu střechy (čistá)
Plocha spodního povrchu střechy
Redukováno otvory, napojeními a operacemi s tělesy.
Počet otvorů
Počet otvorů ve střeše
Otvory vytvořené ručně nebo otvory vytvořené automaticky při vložení střešního okna.

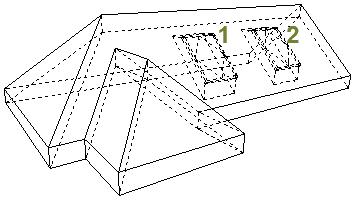

Počet střešních oken
Počet střešních oken vložených do střechy.
Plocha otvoru střešního okna
Celková plocha všech střešních oken vložených do střechy.
Délka hřebene
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “vrchol”.
Nejčastěji hrana na horním konci tvořená samostatnou střešní rovinou.
Sklon
Sklon střechy.
Sklon střechy lze nastavit na panelu Geometrie a umístění, pro každou střešní rovinu lze ale upravit.
Délka nárožních krokví
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “hřeben”.
Nejčastěji dvě protější střešní roviny, které se protínají v hřebeni.
Úroveň střechy
Pokud se jedná o víceúrovňovou střechu, zobrazuje, do které úrovně střešní rovina patří.
Čísla úrovní střechy můžete vidět na panelu geometrie a umístění v nastavení střechy, případně v Infopaletce.
Délka napojení boční zdi
Celková délka všech hran střechy, jejichž typ je ve vlastním nastavení hrany nastaven jako “boční zeď”.
Typicky hrana střechy, která je napojená na zeď a probíhá podél ní vodorovně.
Tloušťka
Tloušťka střechy měřená kolmo k referenčnímu povrchu.
Hodnotu tloušťky lze nastavit na panelu Geometrie a umístění v nastavení střechy, případně v Infopaletce. (Může být zobrazena jako kolmá nebo svislá hodnota).

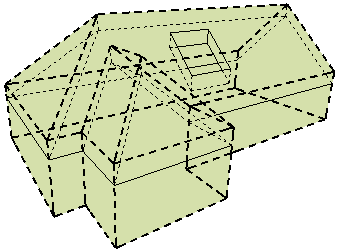

Operační tělesa
Vytažená z referenčních čar nebo z obrysu
Volba na panelu Model v nastavení střechy.
Určuje tvar operační hmoty, kterou pak zohledňují prvky napojované na tuto střechu.
Délka žlabu
Délka hran, jejichž typ je v okně vlastního nastavení hrany nastaven jako “úžlabí”.
Svislá tloušťka
Tloušťka střechy měřená svisle od referenčního povrchu.
Hodnotu tloušťky lze nastavit na panelu Geometrie a umístění v nastavení střechy, případně v Infopaletce (může být zobrazena jako kolmá nebo svislá hodnota).
