Parametr

Krátký popis

Dlouhý popis

Akustika

Hodnotu akustické neprůzvučnosti nastavíte v okně nastavení (Vlastní nastavení, stránka Popis).

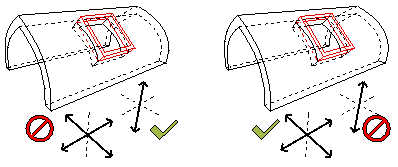

Uzamknutí pozice ve střeše

Buď “vodorovně” nebo “svisle”, jak je v nastavení střeš­ního okna.

Určuje, v jakém směru bude okno držet své umístění, pokud dojde ke změně sklonu střechy.

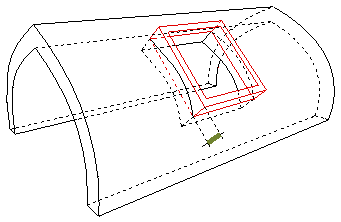

Hloubka osazení

Vzdálenost, o jakou rám okna převyšuje střešní rovinu.

Pokud je hodnota 0, rám okna je v úrovní střešní roviny.

Požární zpráva

Hodnotu požární odolnosti nastavíte v okně nastavení (Vlastní nastavení, stránka Popis).

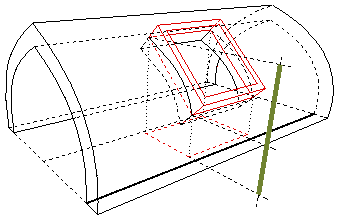

Výška nad­praží

Svislá výška nad­praží střešního okna

Výška nadpraží nebo parapetu je měřena od ukotvení (např. podlaží 1), jak je nata­veno na panelu Náhled a umístění.

Text ozna­čení

Text značky nasta­vený na panelu značka rozměru.

Ve výchozím nastavení se tento text rovná číslu ID, může být použit i vlastní text.

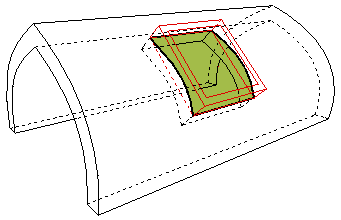

Plocha otvorů sko­řepiny/stře­chy

Plocha otvoru vyříz­nutého střešním oknem.

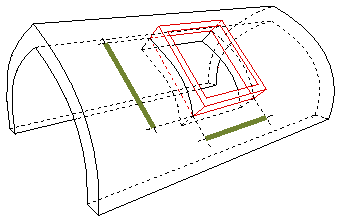

Rozměry otvorů sko­řepiny/stře­chy

Šířka x výška otvoru vyříznutého střeš­ním oknem.

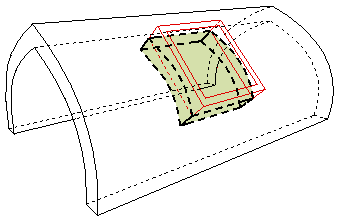

Objem otvoru sko­řepiny/stře­chy

Objem otvoru vyříz­nutého střešním oknem.

Objem je vypočten z otvorů, které vzniky vyříznutím GDL objekty.

Rozměry (Š x V) otvorů skořepiny/střechy

 Šířka x výška otvoru vyříznutého střešním oknem.

Rozměry (Š x V x T) otvorů sko­řepiny/stře­chy

 Šířka × výška × tloušťka otvoru vytvořeného střeš­ním oknem.

Tloušťka střechy/skořepiny

Tloušťka střechy nebo skořepiny, ve které je střešní okno vloženo.

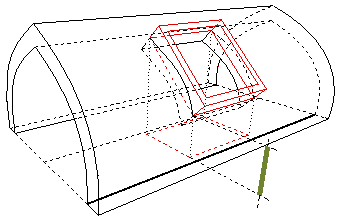

Výška para­petu

Výška parapetu střešního okna zob­razená na panelu Náhled a umístění

Výška nadpraží nebo parapetu je měřena od ukotvení (např. podlaží 1), jak je nata­veno na panelu Náhled a umístění.

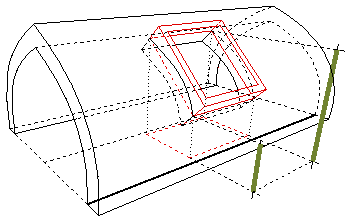

Hodnota prahu/nad­praží

Hodnota výšky parapetu/nadpraží jak je v nastavení na panelu náhled a umístění. (Vzdále­nost je měřena od nadpraží nebo para­petu k referenční čáře střechy, k aktu­álnímu podlaží nebo jiném podlaží nasta­venému uživate­lem.)

Jednotkové rozměry (Archicad 20)

Jednotková šířka a výška střešního okna, jak je v okně nastavení (panel parametry nebo nastavení).

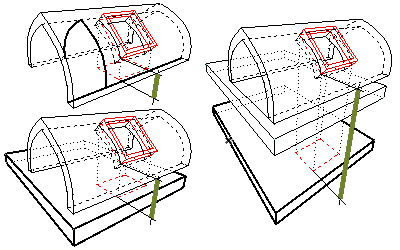

Svislé ukot­vení

Svislé ukotvení, které je nastavené na panelu náhled a umístění. Výšky nadpraží a para­petu jsou měřeny od svislého kotevního bodu.

Není relevantní pro střešní okna vložená do skořepiny.
