Parametr

Krátký popis

Dlouhý popis

Odečet plo­chy

Vypočtená plocha jako procento redu­kované plochy.

V nastavení zóny - panel Výpočet plochy: Pokud u volby "Zmenšit o" nastavíte hod­notu, výsledek se projeví jako vypočtená plocha.

(Například: pokud je hodnota "Zmenšit o" 20 procent, "Zmenšená plocha" je 80 pro­cent.)

Vypočtená plocha

Plocha zóny po zmenšení je dále redukována procen­tuální hodnotou nastavenou na panelu Výpočet plo­chy v nastavení zóny.

V nastavení zóny - panel Výpočet plochy: aktivujte "Zmenšit o" a zadejte procento plochy, která má být odečtena od plochy zóny. Výsledkem je vypočtená plocha.

Plocha dveří

Součet ploch všech dveří v zóně.

Dveře jsou součástí zóny, pokud je jaká­koli část jejich 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Šířka dveří

Celková šířka všech dveří v zóně

Dveře jsou součástí zóny, pokud je jaká­koli část jejich 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Odečtená plocha sloupů

Plocha sloupů ode­čtená od naměřené plochy zóny.

Relevantní, pokud zóna obsahuje sloupy. Pokud je vzat k zóně = “Odečíst pouze plochu zónu” a plocha sloupu přesahuje minimální hodnotu nastavenou v předvol­bách zón, je plocha zóny redukována o procentuální hodnotu nastavenou v před­volbách zón.

Odečtená plocha výplně

Plocha výplní ode­čtená od naměřené plochy zóny.

Relevantní, pokud zóna obsahuje výplně. Pokud je odečítání plochy výplně od zóny aktivní (viz nastavení výplně - Obecné nastavení), je plocha zóny redukována o definované procento.

Vyjmutá malá plocha

Malá hraniční plo­cha odečtená od naměřené hodnoty plochy zóny.

 Zóna ořezaná střechou nebo skořepinou: Plocha zóny je redukována "plochou pod nízkým stropem" dle nastavení v předvol­bách zón.

Odečtená plocha zdí

Plocha zdí odečtená od naměřené plochy zóny.

Relevantní, pokud zóna obsahuje zdi. Pokud je vzat k zóně = “Odečíst pouze plochu zónu” a plocha zdi přesahuje mini­mální hodnotu nastavenou v předvolbách zón, je plocha zóny redukována o procen­tuální hodnotu nastavenou v předvolbách zón.

Tloušťka podlahy

Tloušťka podlahy

Definováno na panelu Jméno a umístění v nastavení zóny.

Naměřená plocha

Celková plocha polygonu zóny. Může zahrnovat plo­chu obvodových zdí až po jejich refe­renční čáru.

Obvodové zdi jsou zahrnuty v naměřené ploše, pokud je zóna roztažená až k refe­renčním čarám.

Naměřená čistá plocha

Celková plocha polygonu zóny. Nezahrnuje plochu jakýchkoli obvodo­vých zdí.

Plocha může být dále redukovaná plochou některých prvků ležících v polygonu zóny.

Do čisté plochy není započítána plocha konstrukčních prvků v zóně,

jejichž "Vztah k zóně" je nastaven na "Hranice zóny".

Vztah k zóně můžete nastavit pro

- zdi a sloupy: Okno nastavení, panel Model

- lehký obvodový plášť Okno nastavení, panel Umístění členu

Počet trámů

Počet trámů v zóně.

Trám je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Počet sloupů

Počet sloupů v zóně.

Sloup je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Počet kon­kávních rohů

Konkávní rohy poly­gonu zóny.

Počet rohů

Celkový počet rohů polygonu zóny.

Počet dveří

Počet dveří v zóně.

Dveře jsou součástí zóny, pokud je jaká­koli část jejich 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Počet lamp

Počet lamp v zóně.

Lampa je součástí zóny, pokud je jakákoli část jejího 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Počet objektů

Počet objektů v zóně.

Objekt je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Počet částí zdi

Část zdi: zeď, která prochází na hranici zóny.

Počet oken

Počet oken v zóně.

Okno je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Zmenšená plocha

Naměřená čistá plo­cha zóny reduko­vaná o jednotlivé odpočty plochy prvků vázaných na zónu.

Konstrukční prvky: Pokud je vzat k zóně = “Odečíst pouze plochu zónu” a plocha zdi/sloupu přesahuje minimální hodnotu nastavenou v předvolbách zón, je plocha zóny redukována o procentuální hodnotu nastavenou v předvolbách zón.

Výplně: Pokud je odečítání plochy výplně od zóny aktivní (viz nastavení výplně - Obecné nastavení), je plocha zóny redu­kována o definované procento.

Zóna ořezaná střechou nebo skořepinou: Plocha zóny je redukována "plochou pod nízkým stropem" dle nastavení v předvol­bách zón.

Související 3D prvky

ID prvků, se kterými zóna ve 3D koliduje.

Opačným parametrem (Obecné) je "Koli­dující zóny," který vypisuje zóny, se kte­rými prvek koliduje.

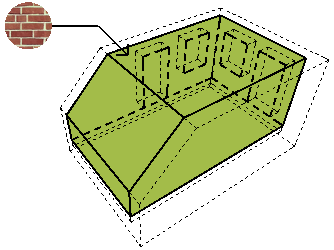

Povrchový materiál

Povrchový materiál přiřazený zóně.

Celková odečtená plocha

Celková plocha odečtená od plochy zóny - zdi, sloupy, lehké obvodové pláště, výplně, plo­cha pod nízkým stropem.

Relevantní, pokud zóna obsahuje takové prvky.

Výpočet plochy zóny závisí na vztahu prvků v polygonu zóny k zóně a předvol­bách zóny.

Jednotný povrchový materiál

Zaškrtávací pole, které značí, jestli zóna používá jed­notný povrchový materiál nebo ne.

Pokud pole není zaškrtnuté, přebírají stěny zóny povrchové materiály navazují­cích konstrukcí.

Tato hodnota je nastavena na panelu Model v nastavení zóny. Vyberte povr­chový materiál zóny, a pak vyberte: Buď “Použít tento povrchový materiál na všech stěnách zóny” nebo “Převzít povr­chové materiály ohraničujících zdí a oře­závajících prvků.”

Plocha zad­ního povr­chu výklenku ve zdi

Plocha zadních povrchů výklenků zóny ve zdi

Výklenky ve zdi jsou tvořeny geometrií otvorů: Ostění, parapetní niky nebo niky ve zdi. Pokud má jejich geometrie vliv na zónu (např. rozměry výklenku přesahují minimální hodnotu z preferencí zón a/nebo referenční čára otvoru kopíruje zónu), vykazují tyto parametry plochy bočních, horních a zadních částí těchto výklenků.

Plocha boč­ního povr­chu výklenku ve zdi

Plocha bočních povrchů výklenků zóny ve zdi

Plocha hor­ního povr­chu výklenku ve zdi

Plocha horních povrchů výklenků zóny ve zdi

Obvod zdí

Obvod zdí ohraniču­jících zónu.

Plocha zdí

Plocha zdí ohrani­čujících zónu.

Zeď je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Plocha oken

Plocha oken v zóně.

Okno je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Šířka oken

Celková šířka všech oken v zóně.

Okno je součástí zóny, pokud je jakákoli část jeho 2D polygonu uvnitř zóny nebo se s hranou zóny překrývá.

Kategorie zón

Jméno kategorie, do které je zóna přiřa­zena.

Definováno na panelu Jméno a umístění v nastavení zóny.

Kód katego­rie míst­nosti

Číslo kategorie, do které je zóna přiřa­zena.

Dle nastavené kategorie zóny. Kódy kate­gorií zón můžete nastavit v menu Volby > Předvolby prvků > Kategorie zón (klikněte na tlačítko Přejmenovat).

Hrubý obvod zóny

Obvod zóny vychá­zející z polygonu zóny naspodu hmoty zóny.

U zóny vytvořené metodou referenční čára bude tato hodnota rovna součtu délek referenčních čar zdí, které zónu obklopují.

Jméno zóny

Jméno zóny nasta­vené v nastavení zóny na panelu Jméno a umístění.

Čistý obvod zóny

Obvod zóny měřený u vnitřních hran zdí obklopujících zónu (bez ohledu na umístění referenční čáry).

Číslo zóny

Číslo zóny nasta­vené v nastavení zóny na panelu Jméno a umístění.
