Co jsou komponenty?
Každý konstrukční nebo knihovní prvek, který má stavební materiál, se skládá z jednoho nebo více komponentů.
•Jednoduchá deska má jeden stavební materiál a jeden komponent.
•Sendvičová deska obsahuje tolik komponentů, kolik má vrstev: každá vrstva má daný stavební materiál a tedy je samostatným komponentem (i v případě, že několik vrstev skladby má přiřazený stejný stavbení materiál).
•V případě vlastního profilu: každá výplň (kterou vytvoříte ve Správci profilů) reprezentuje jeden samostatný komponent.
•GDL objekty fungují jinak. Všechny části objektu, které mají přiřazený stejný stavební materiál, jsou považovány za jeden komponent. Například několik částí objektu, kterým přiřadíte stejný materiál - sklo - se stávají jedním komponentem.
Využívání dat komponentů v BIM modelu
Data komponentů mohou být využita pro:
•Seznam komponentů vytvořený jako interaktivní tabulka
•Popisky, které vypisují data komponentů
•Exportované IFC soubory

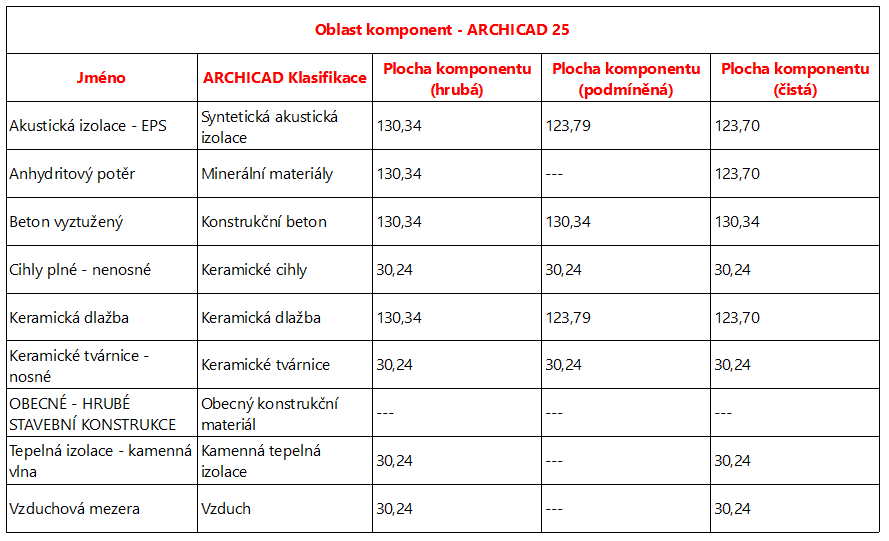

Seznamy komponentů
Seznamy komponentů jsou přizpůsobeny pro zobrazení informací o každé části sendvičových, profilových či jednoduchých prvků. zdí, desek, střech, morfů, sítí, a složených profilových prvků.
Seznam komponentů může zahrnovat:
•Vlastnosti jedinečné pro komponenty (viz Parametry pro vykazování komponentů v interaktivní tabulce)
•Vlastnosti stavebních materiálů (protože každý komponent obsahuje maximálně jeden stavební materiál)
•Vlastnosti prvků - tyto vlastnosti však budou vykazovat hodnoty na úrovni celých prvků (ne data komponentů)
Zobrazení klasifikací v seznamu komponentů
Komponenty samy nemají klasifikaci

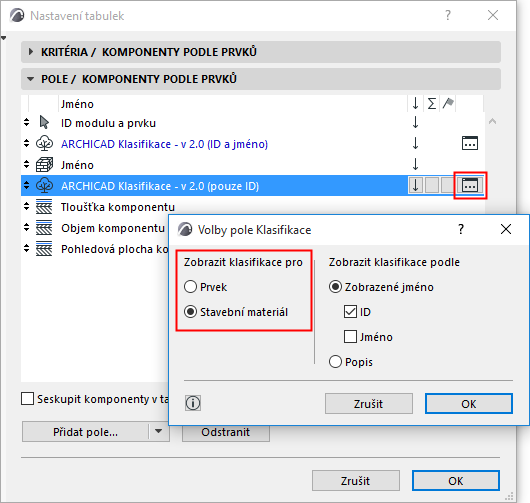

Pokud vaše tabulka obsahuje pole Archicad Klasifikace: klikněte na ikonu vpravo a ve vyskakovacím okně nastavte, jaká data klasifikací se mají zobrazit:
•podle prvku (vypíše klasifikaci prvku, kterému daný komponent patří)
•podle stavebního materiálu (vypíše klasifikaci stavebního materiálu komponentu)
