Plochy komponentů pro základní a sendvičové prvky

U většiny prvků je vypočtená plocha definovaná průmětem do virtuální roviny, která prochází středem komponentu.

Sledujte video

Sledujte video

V následující tabulce jsou zobrazeny podrobnosti pro všechny typy prvků.

Základní nebo sendvičový prvek

Která rovina je použita pro výpočet Pohledové plochy komponentu?

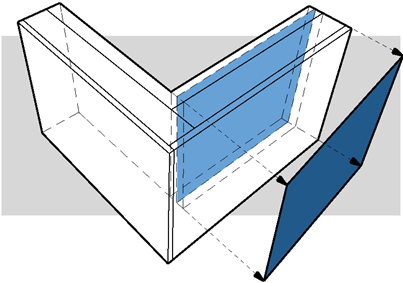

Základní přímá zeď

Svislá rovina procházející středem komponentu.

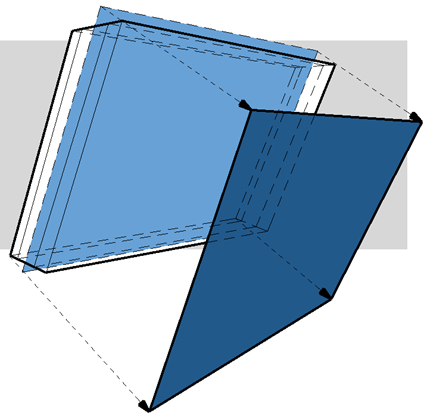

Šikmá zeď

Šikmá rovina procházející středem komponentu.


Zakřivená zeď

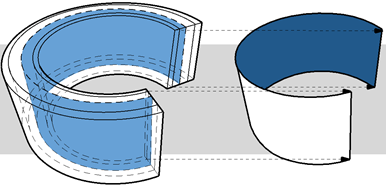

Svislá válcová plocha procházející středem komponentu.

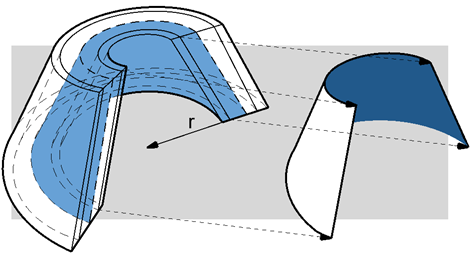

Zakřivená šikmá zeď

Rovina části jehlanu procházející středem komponentu.


Dvojitě šikmá zeď

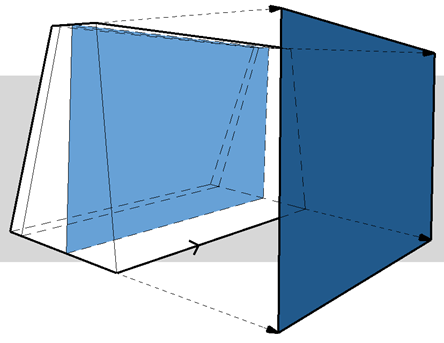

Rovina komponentu s proměnnou tloušťkou, která je blíže referenční čáře zdi.

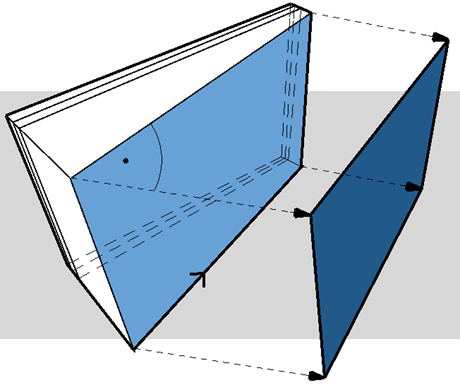

Lichoběžníková zeď

Rovina komponentu s proměnnou tloušťkou, která je blíže referenční čáře zdi.

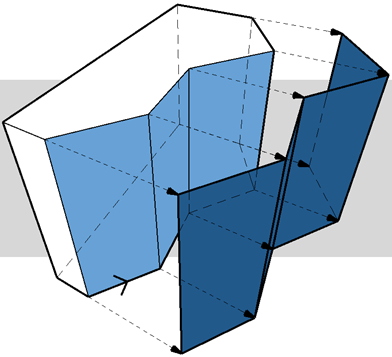

Polygonální zeď

Rovina (roviny) svislého polygonu definované referenční hranou.


střecha

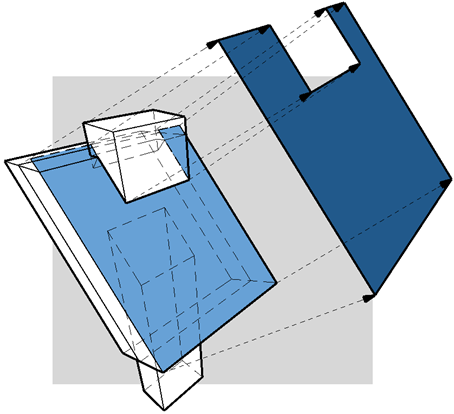

Rovina střechy.


deska

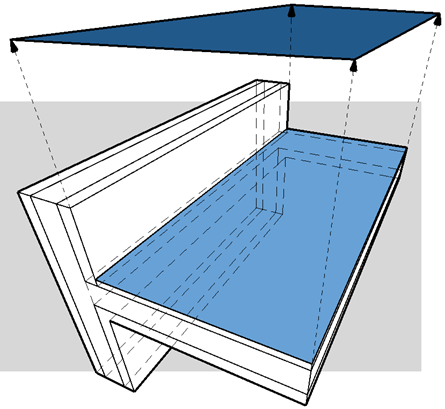

Rovina desky.

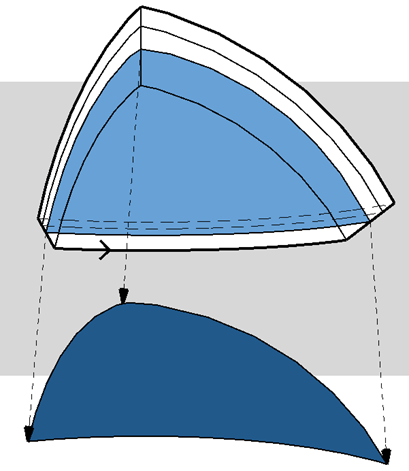

Skořepina

Rovina komponentu, který je nejblíže referenční rovině skořepiny


síť

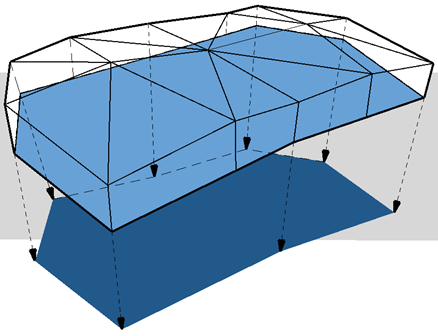

Referenční rovina sítě

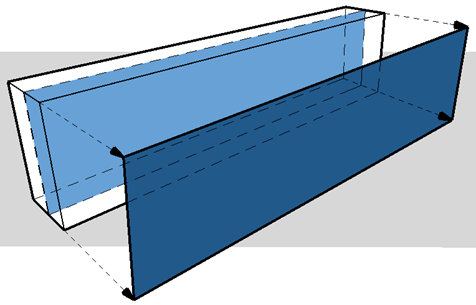

Rovní trám

Svislá rovina trámu


Sloup bez obkladu

Není vypočtena plocha komponentu

Sloup s obkladem (kruhový)

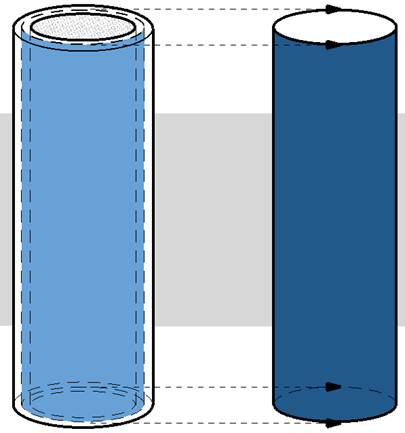

Kruhový sloup s obkladem: Válcová plocha ve středu vrstvy obložení.

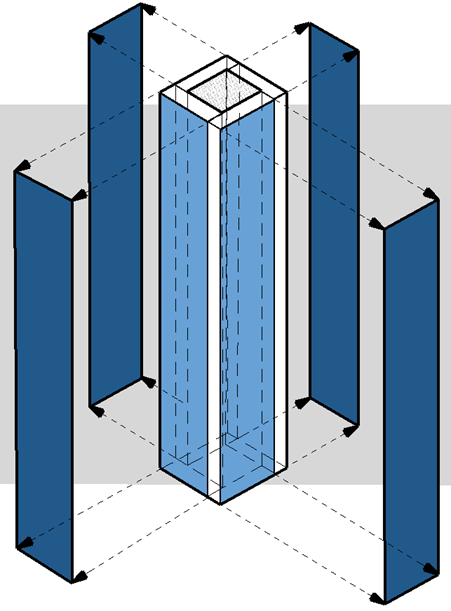

Sloup s obkladem (obdélníkový)

Program vypočte plochu obkladu jako čtyři samostatné plochy, kdy je použita svislá rovina každé části.


Morf

Není vypočtena plocha komponentu
