Parametr

Krátký popis

Dlouhý popis

Úhel sklonu rámu LOP

Úhel sklonu rámu v rovině LOP

Např.: 0 nebo 90 stupňů u rámů oriento­vaných ortogonálně, ostatní úhly pro dia­gonální rámy (bez ohledu na sklon samotného lehkého obvodového pláště).

Třída rámu

Rámy obrysu, Sloupky, Rohový, Trámky, nebo Vlastní.

Třídu rámu přiřadíte v náhledovém okně na panelu Vzor sítě a náhled v nastavení systému LOP - kliknutí na rámy na stránce Schéma.

Rámy ze třídy “Vlastní” byly upraveny pomocí nastavení rámů v režimu úprav LOP.

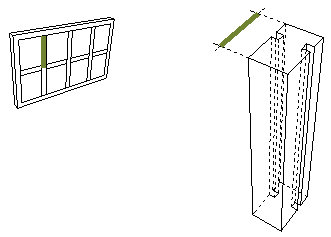

Hloubka rámu

Hloubka profilu rámu

Definováno v typu rámu na panelu Geo­metrie v nastavení LOP.

Délka rámu

Délka rámu.

Typ rámu

Typ rámu (např. Hladký spoj, Obecný)

Definováno v typu rámu na panelu Geo­metrie v nastavení LOP.

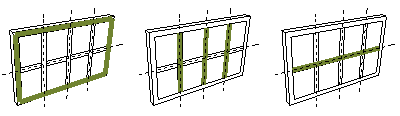

Umístění

Umístění rámu vzhledem k leh­kému obvodovému plášti: Obrys, svislý, vodorovný, diago­nální.

Výška pro­filu

Výška profilu rámu.

Pokud je typ rámu profilový prvek (např. rám pro hladký spoj).

Šířka profilu

Šířka profilu rámu.

Pokud je typ rámu profilový prvek (např. rám pro hladký spoj).

ŠxV profilu

Šířka profilu rámu a jeho výška.

Pokud je typ rámu profilový prvek (např. rám pro hladký spoj).

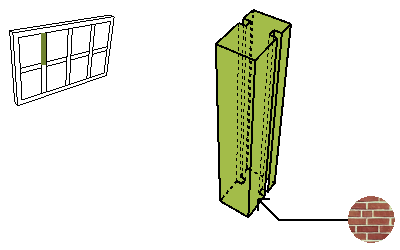

Povrchový materiál

Povrchový materiál přiřazený rámu.

Vychází ze stavebního materiálu rámu. Může být přepsán v nastavení rámu leh­kého obvodového pláště.
