Podrobnosti historie revizí na výkrese a v jeho nastavení
Na každém výkresu může být zobrazena historie revizí.

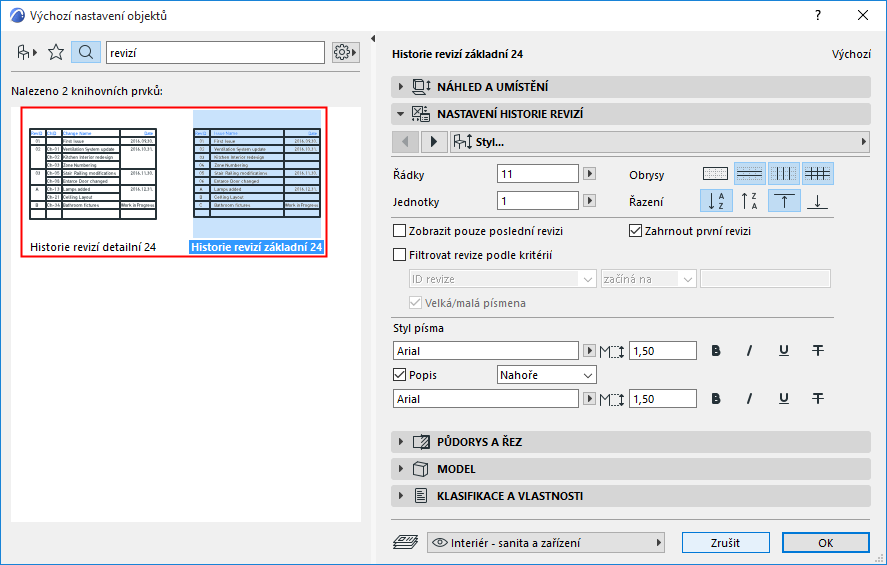

Jedná se o GDL objekt, který musí být vložen na šablonu výkresů nebo přímo na výkres. (Je dostupný ve vaší knihovně projektu, ve složce Grafické symboly.) Styl a obsah tohoto prvku můžete upravit v jeho nastavení.

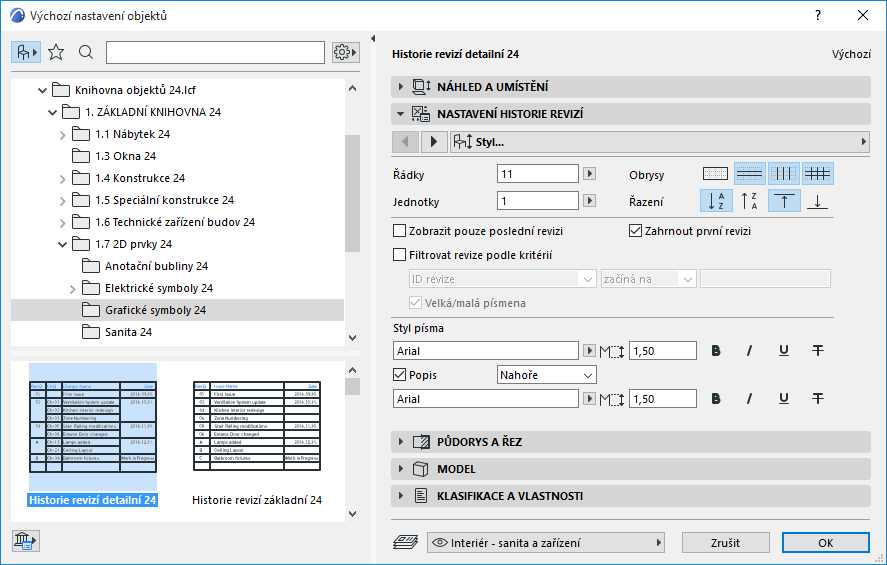

Objekt Historie revizí má dva přednastavené styly zobrazení: Jednoduchý a detailní.
I když je objekt Historie revizí umístěn na šabloně výkresu, jeho obsah se váže na konkrétní výkresy. Jinými slovy, obsah historie revizí závisí na aktuálním stavu konkrétního výkresu.
Poznámka: Pokud objekt Historie revizí vložíte na výkres jako kresbu, informace o revizích nebudou “chytré”. Vložte objekt na šablonu výkresů nebo přímo na výkres.

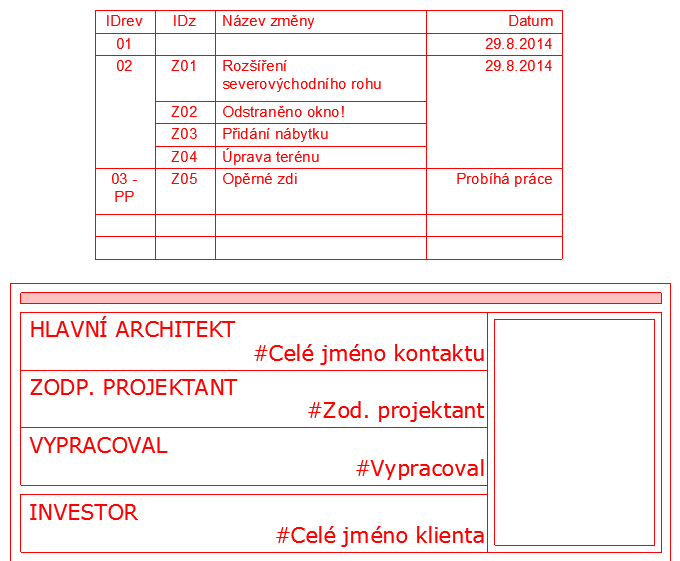

Historie revizí (v detailním zobrazení) zobrazuje všechny revize výkresu včetně výčtu konkrétních změn.

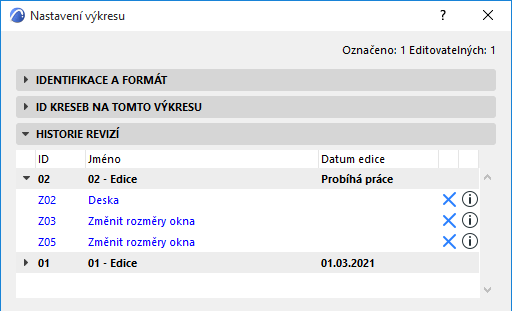

Stejná data obsahuje historie revizí v nastavení výkresu.

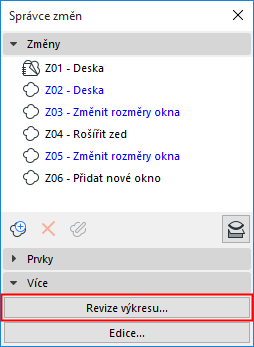

V případě, že je aktivní okno výkresu, můžete otevřít historii jeho revizí také ve správci změn:
