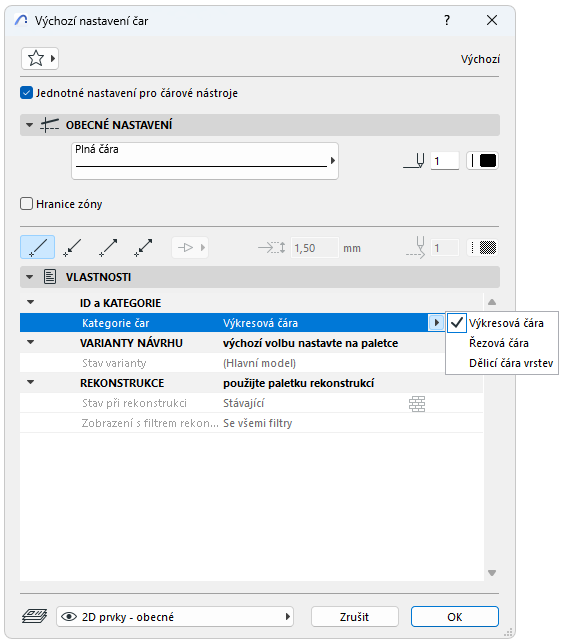

Na panelu Vlastnosti v nastavení prvku můžete přiřadit kategorii čáry.
Kategorie čar můžete používat v podrobném nastavení grafických stylů nebo čáry podle kategorie exportovat.
Tři kategorie čar: Výkresové, řezové a dělící čáry vrstev.
Výchozí nastavení:
•Všechny obrysové čáry jsou "řezové čáry"
•Všechny čáry oddělující vrstvy (sendvičových konstrukcí) jsou "Dělící čáry vrstev"
•Všechny ostatní čáry jsou "Výkresové"
Kategorie čar mohou být užitečné
•Pokud rozbijete sendvičovou zeď na jednotlivé čáry a výplně
•Pokud kreslíte čáry ručně ve 2D okně nebo v oknech typu řez
Přiřaďte čárám kategorie, které odpovídají jejich funkci ve výkresech. Můžete takto například libovolnou ručně nakreslenou čáru nastavit jako řezovou nebo dělicí.
Přiřazení kategorií čar je užitečné i při ukládání souborů do formátu DXF/DWG: v okně Nastavení převodníků DWG/DXF můžete nastavit samostatnou vrstvu, do které budou exportovány dělicí čáry vrstev.
Viz Vlastní vrstvy.
