Zvláštním případem nástroje lineární kóta je konstrukční metoda Výškové kótování. Výškové kóty umožňují vložení výškových značek do oken řezu/pohledu/interiérového pohledu a okna 3D dokumentu.
Poznámka: V půdorysu nebo v okně pracovního listu/detailu použijte výškovou kótu. Viz Úrovňové kóty.
Výškové kótování je vztaženo k počátku kóty, který můžete zvolit v nastavení kóty (pakliže zvolíte typ kóty "Výšková úroveň).
Série výškových kót se chová jako asociativní kótovací řetězec.
Vložení řetězce výškových kót
1.Aktivujte nástroj kóta a vyberte konstrukční metodu výšková kóta.
2.V okně řezu, pohledu, interiérového pohledu nebo 3D dokumentu: klikněte na skupinu bodů, na které chcete umístit výškové kóty.

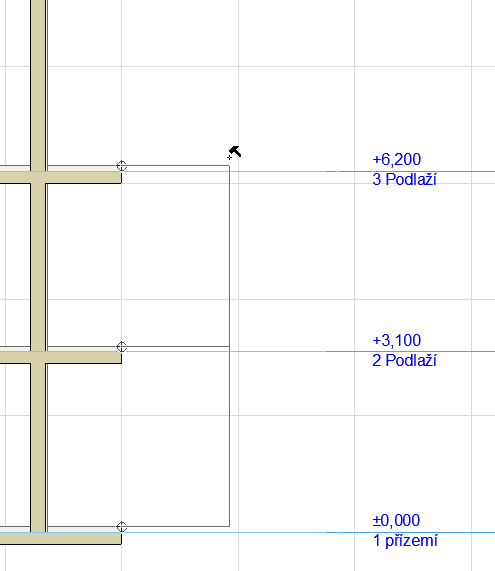

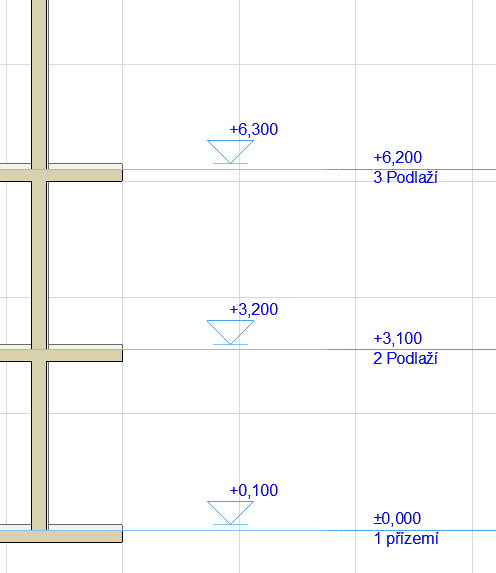

3.Dvojklikem (nebo tlačítkem OK v kreslicích pomůckách) a následně kurzorem ve tvaru kladiva vložíte řetězec.
V okně řezu, pohledu a interiérového pohledu můžete okótovat všechny čáry úrovní podlaží v jediném kroku.
Viz Kótování čar úrovní podlaží.
Označení výškových kót

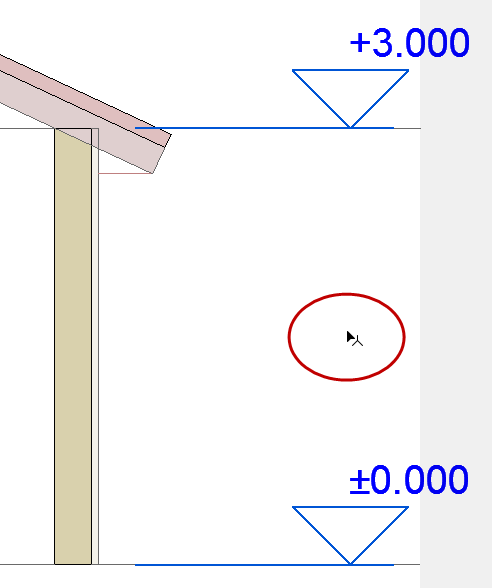

Klikněte s klávesou Shift na neviditelnou osu řetězce (kurzor se zde změní na šipku s mercedesem).
Většina voleb v tomto okně je stejná, jako volby zde: Nastavení nástroje kóta
Následující popis se věnuje volbám, které jsou unikátní pro nastavení výškové kóty.
Typ značky: Kliknutím na jednu z těchto ikon zvolíte zarovnání textu značky/kóty pro výškové kóty.

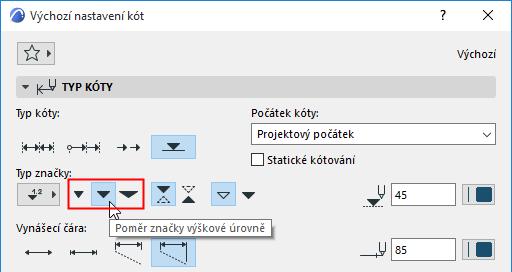

Kliknutím označíte proporce značky pro výškové kótování.

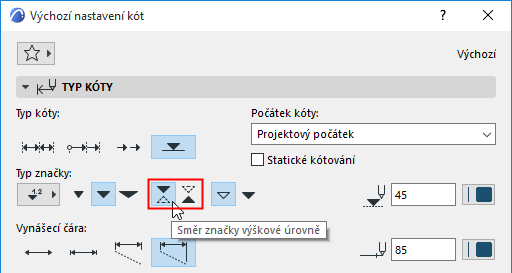

Kliknutím označíte orientaci značky pro výškové kótování.

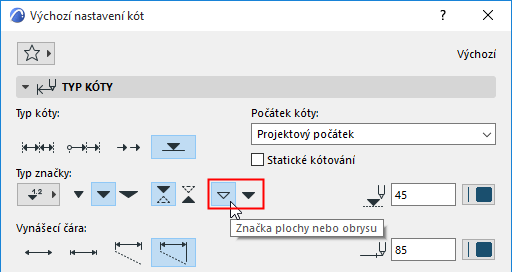

Kliknutím na jedno z těchto políček zvolíte prázdnou nebo vyplněnou značku.

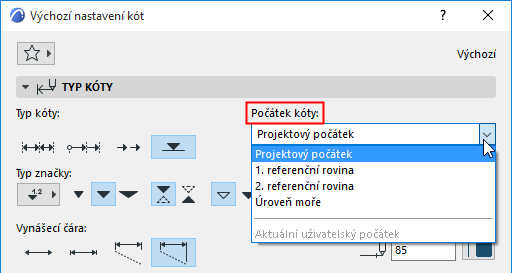

Z nabídky vyberte Počátek kóty:
•Projektový počátek
•Úroveň moře (můžete nastavit v menu Volby > Předvolby projektu > Referenční roviny)
•Referenční úrovně (nastavené v menu Volby > Předvolby projektu > Referenční roviny)
•Aktuální uživatelský počátek: tato volba se zobrazí jen u vybraných řetězců výškových kót a indikuje, že uživatelský počátek byl po umístění kótovacího řetězce změněn a kótovací řetězec nebyl aktualizován.
