Radiální kóty zobrazují hodnoty poloměrů zakřivených prvků.
Radiální kóty se skládají ze dvou hlavních částí: kótovací čáry a textu.

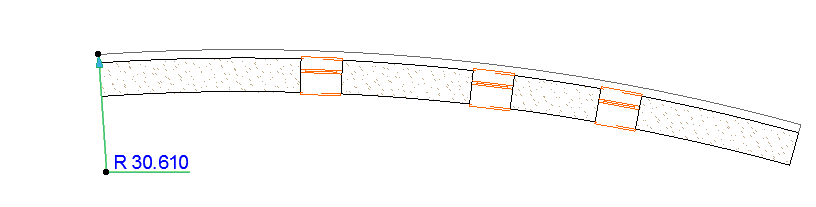

1.Klikněte na bod zakřiveného prvku.
2.Nakreslete kótovací čáru směrem ke středu křivky nebo opačným směrem. Radiální kóta musí vždy začínat na zakřiveném prvku.
3.Dalším klepnutím vložte text zobrazující hodnotu poloměru.
Orientaci textu můžete nastavit v nastavení radiální kóty. (Viz níže.)
Natažení nebo přesunutí radiální kóty
Vloženou radiální kótu můžete upravovat pomocí malé paletky:

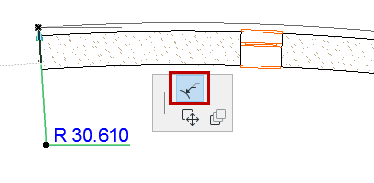

Natažení proveďte pomocí ikony Natáhnout radiální kótu.

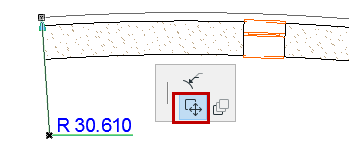

Přesun proveďte pomocí ikony Přesunout radiální kótu.

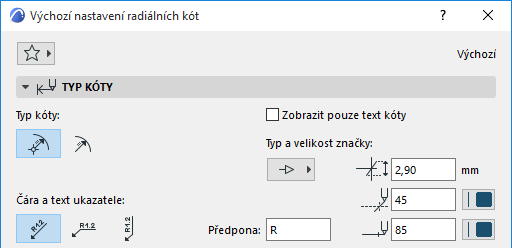

Nastavení radiální kóty
Následující nastavení je unikátní pro radiální kóty:
Typ kóty: Specifikujte typ radiální kóty.
•Kóty se středem: Střed oblouku je označen křížkem.
•Kóty bez středu.
Vyberte způsob orientace asociovaného textu a odkazové čáry.
Předpona: Do tohoto pole zadejte volitelnou předponu textu kóty.
