Pomocí této funkce můžete v půdorysu vložit automatické asociativní kóty označených zdí nebo lehkých obvodových plášťů.
1.V půdorysu vyberte prvky zdí nebo zavěšených stěn, které mají být okótovány.
Přejděte do menu Dokument > Anotace > Automatické kótování> Vnější kótování. Nastavte potřebné volby.
Viz Dialogové okno Automatické vnější kótování.
2.Nyní určete smět kótovacích čar. To lze provést jedním ze dvou postupů:
–Klikněte na boční hranu libovolného prvku (směr kóty bude sledovat směr prvku); nebo
–Klikněte do prázdné plochy a potom druhým klepnutím určete směr kóty.
3.Kurzorem ve tvaru kladívka klikněte na místo, kam se mají vložit kótovací čáry.
Automatické kótování vloží kótovací čáry (až 4 typy) v závislosti na volbě, kterou jste vybrali v dialogovém okně. Pokud některá z nich není potřeba (například když ve zdi nejsou otvory nebo je fasáda rovná), odpovídající kóta se vynechá.
Zobrazení automatických kót závisí na zvoleném implicitním nastavení nástroje kóta.

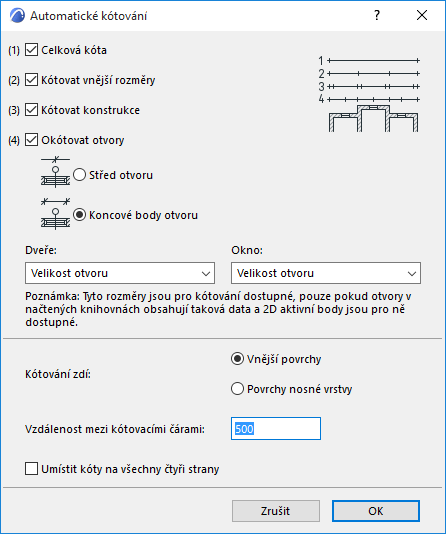

Dialogové okno Automatické vnější kótování
Okno otevřete příkazem Dokument > Anotace > Vnější kótování.
Vyberte možnosti, které chcete použít:
Celková kóta
Celková kóta, která zobrazuje celkový rozměr vyznačené konstrukce.
Kótovat vnější rozměry
V tomto případě budou okótovány prvky různě vysunutých prvků, typicky tvarově členěná fasáda (obrysová kóta).
Kótovat konstrukce
Po zvolení této možnosti okótujete i vlastní rozměry prvků jako např. tloušťku zdí.
Okótovat otvory
Pokud chcete přidat kótu otvorů (dveří a oken), zaškrtněte tuto volbu.
Vyberte způsob kótování otvorů:
•Střed otvoru
•Koncové body otvoru

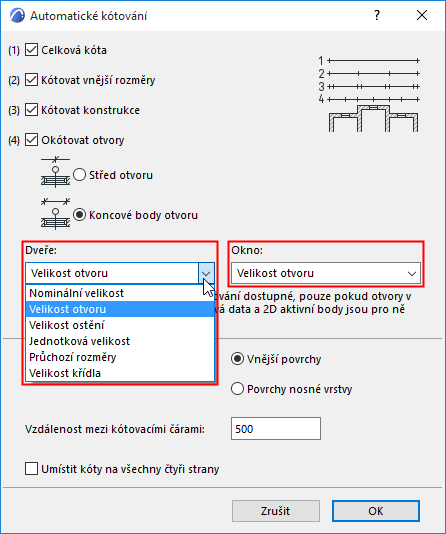

Vyberte předvolbu pro kótování dveří a pro kótování oken.
Poznámka: Pokud používáte automatické kótování na dveře z knihovny Archicadu 11 nebo 12, a zvolili jste průchozí rozměr nebo rozměr křídla jako preferovaný rozměr pro kótu, nebude zobrazena výška dveří, dokud nenastavíte rozměr křídla nebo průchozí rozměr jako nominální hodnotu v nastavení dveří. (Šířka dveří bude okótována bez problémů.) Pokud použijete automatické kótování na prvky z dřívějších knihoven Archicadu, budou fungovat pouze volby otvoru a nominální šířky.
Kótování zdí
Nastavte způsob kótování sendvičových konstrukcí zdí.
•Vnější povrchy
•Povrchy nosné vrstvy
Vzdálenost mezi kótovacími čárami
Zadejte vzdálenost v pracovních jednotkách aktuálně nastavených v Archicadu.
Umístit kóty na všechny čtyři strany
Zaškrtnutím tohoto políčka vložíte kóty automaticky na všechny čtyři strany ohraničujícího obdélníku vybraných prvků.
