Popisování lehkých obvodových plášťů

Stejně jako ostatní prvky můžete popisovat i lehké obvodové pláště nebo jeho viditelné členy - v půdorysu i řezu.

CWLabel1.png     CWLabelDone.png

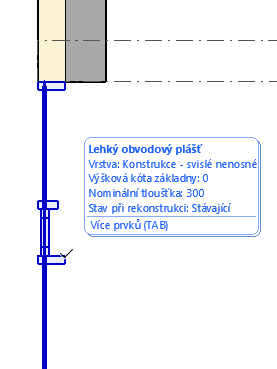

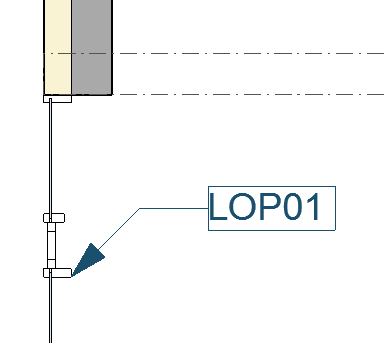

Lehký obvodový plášť s popiskou ID

CWLabel2.png     FrameLabel.png

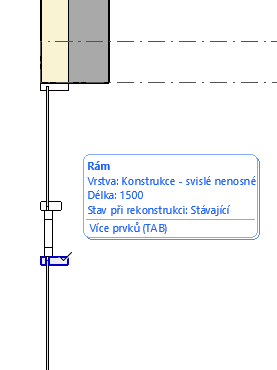

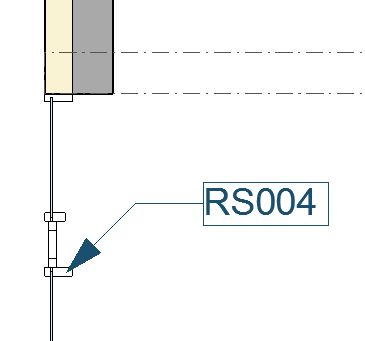

Rám lehkého obvodového pláště s popiskou ID

CWPanelLabelTypeSelect.png     CWPanelLabelType.png

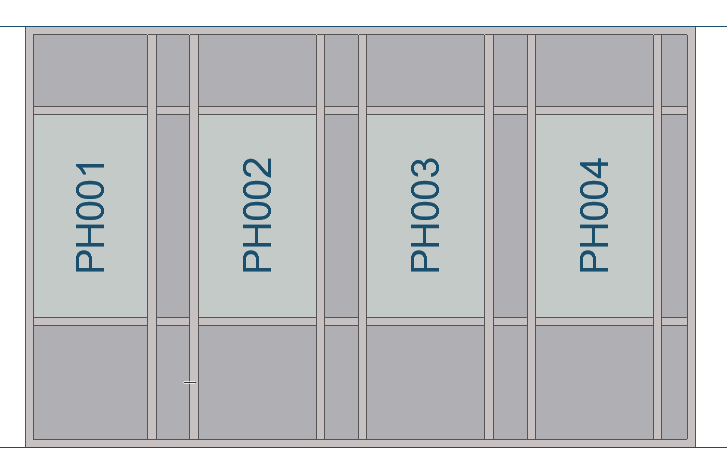

Popiska panelu lehkého obvodového pláště

Popsání všech členů lehkého obvodového pláště

Pokud chcete popsat všechny členy lehkého obvodového pláště:

1.Označte lehký obvodový plášť.

2.Příkazem Dokument > Anotace > Popsat komponenty označených prvků otevřete okno nastavení.

3.Z nabídky vyberte nastavení popisky: buď aktuální výchozí nastavení nebo některé z Oblíbených.

4.Vyberte typy prvků (komponentů), které chcete popsat. Popisky budou asociativní.


5.Tlačítkem Popsat operaci dokončíte.
