K výkresům a kresbám je přiřazeno ID jako pomůcka pro uspořádání, navigaci a tvorbu výstupu projektu. Primárním účelem přiřazení ID výkresu je automatické číslování ve výkresové složce. Automatické číslování lze aplikovat na celou výkresovou složku a můžete si ho flexibilně přizpůsobit.
Automatické přiřazení ID výkresu
Dialogové okno Nastavení výkresové složky

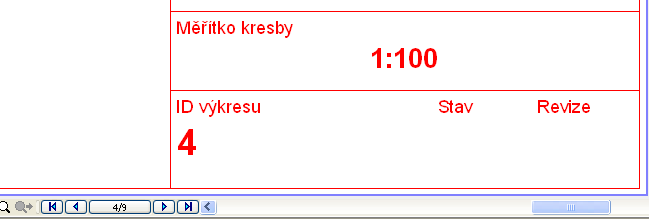

Nejjednodušším způsobem číslování je číslovat výkresy postupně stejně jako stránky v knížce. Chcete-li použít tento způsob číslování, není nutné se zabývat ID výkresu; jednoduše nastavte ve výkresovém schématu Autotext pro pole “Číslo výkresu”. Číslo výkresu je číslo přiřazené každému výkresu v pořadí, v jakém jsou výkresy vytvořeny; zobrazuje se v dolní části okna výkresu. Díky tomu, že jde o autotext, se toto číslo zobrazí v každém výkresu.
Pokud však chcete použít inteligentní systém číslování, který počítá s přidáváním a odstraňováním výkresů v hierarchii výkresové složky, použijte Automatické přiřazení ID výkresu.
Automatické přiřazení ID výkresu
Vzhledem k složitosti většiny architektonických projektů a aby bylo možné zachovat požadovanou posloupnost číslování i v případě, že přidáte a odstraníte výkresy z výkresové složky, dá většina uživatelů přednost automatizované metodě, která přiřadí ID každému výkresu. Inteligentní systém přiřazení ID se automaticky přizpůsobí při každé změně výkresové složky (například přidáním nových výkresů, změnou pořadí výkresu nebo struktury dokumentu).
“ID výkresu” je dostupné jako položka Autotext, takže když přidáte Id výkresu do rohového razítka výkresového schématu, každý výkres se očísluje pomocí tohoto ID.
Vyberte Dokument > Výkresová složka > Nastavení výkresové složky. Vyberte požadovanou metodu přiřazení ID výkresu:

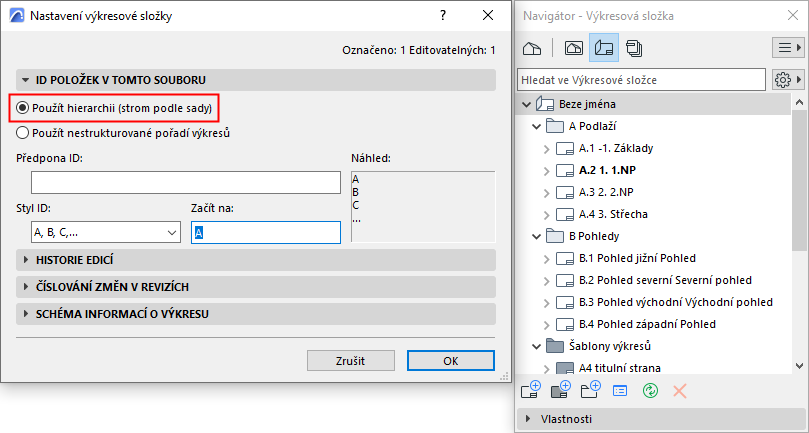

•Použít hierarchií (strom podle sady): Tuto metodu použijte, jestliže chcete, aby byla ID výkresu podle polohy výkresu v jednotlivé podskupině. ID budou odpovídat stromové struktuře hierarchie: Id výkresu “převezmou” ID podskupin, ve kterých se nachází, jako na následujícím obrázku.
Přizpůsobit lze předponu i styl (1-2-3, A-B-C atd.) ID výkresu/podskupiny. Výsledné ID výkresu je obvykle kombinace písmeno-číslo, například A-03/a.
Viz Dialogové okno Nastavení výkresové složky.
Poznámka: Na libovolné úrovni přiřazení ID (nastavení výkresové složky, nastavení výkresu nebo nastavení podskupiny) můžete vybrat styl “Bez ID”. Jako součást automatizovaného systému ID bude každé dílčí položce v této skupině (například každému výkresu v podskupině) přiřazeno “prázdné” ID, které má stejný efekt jako žádné ID.
•Použít nestrukturované pořadí výkresů: Tato metoda přiřadí ID pouze výkresům (nebere v úvahu podskupiny) shora dolů ve výkresové složce v navigátoru. Výkresy dostanou po sobě jdoucí ID bez ohledu na jejich polohu v hierarchii jako na následujícím obrázku. Jestliže změníte pořadí položek v navigátoru, jejich ID se podle toho změní.
I když používáte Automatické přiřazení ID výkresu logiku číslování definovanou v nastavení výkresové složky, můžete libovolnému výkresu nebo složce přiřadit vlastní ID.

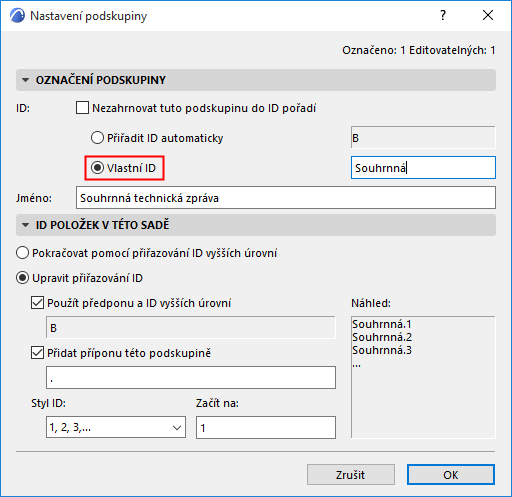

V dialogovém okně Nastavení výkresu nebo Nastavení podskupiny přiřaďte vlastní ID vybranému výkresu nebo podskupině. Výkres/podskupina budou stále “počítány” jako součást posloupnosti ID (tedy jestliže byl předchozí výkres A-02, vlastní výkres by mohl být Vlastní-02 a následující výkres A-03.)
•Nechcete-li, aby se vlastní ID počítalo v automatické posloupnosti ID, zaškrtněte políčko “Nezahrnovat tento výkres (podskupinu) do ID pořadí”.
Jakmile jste jednou upravili ID podskupiny, máte následují možnosti volby: na panelu ID položky této podskupiny můžete ID výkresů této podskupiny nastavit na nové uspořádání (upravit přiřazování ID), nebo ponechat logiku přiřazování ID celé struktury výkresové složky bez ohledu na upravené ID podskupiny.

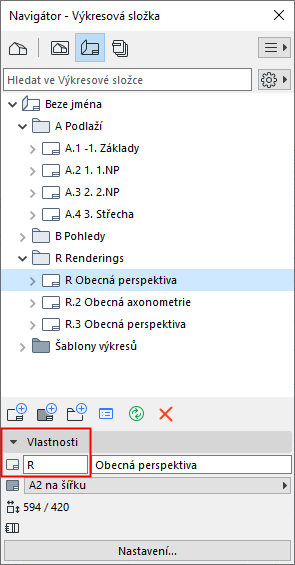

Další možnost, jak přiřadit vlastní ID výkresu nebo skupiny, je zadat je přímo v panelu Vlastnosti vybraného výkresu (podskupiny) ve výkresové složce v navigátoru.
Každé kresbě vložené do výkresu je automaticky přiřazeno ID kresby. ID kresby se zobrazuje před názvem kresby v paletkách Navigátor a Organizér. Metoda přiřazení ID se definuje v dialogovém okně Nastavení kresby. Všimněte si, že název kresby a ID kresby se definují samostatně.
Na panelu Identifikace kresby v nastavení kresby vyberte jednu z možností definice ID kresby:
•Podle ID zobrazení: Kresba bude mít stejné ID jako zdrojové zobrazení. Tato volba je obvykle nejvhodnější, jestliže každý výkres obsahuje jednu kresbu. (Tato volba je dostupná pouze tehdy, pokud je zdrojem kresby zobrazení projektu.)
•Podle výkresu: Kresba získá ID podle svého “nadřazeného” výkresu: ID kresby bude mít předponu/styl, který definujete na panelu “ID kreseb v daném výkresu” v nastavení výkresu. Tato volba je nejvhodnější, jestliže výkres obsahuje více kreseb.
•Vlastní: Přiřadí kresbě libovolné vlastní ID.

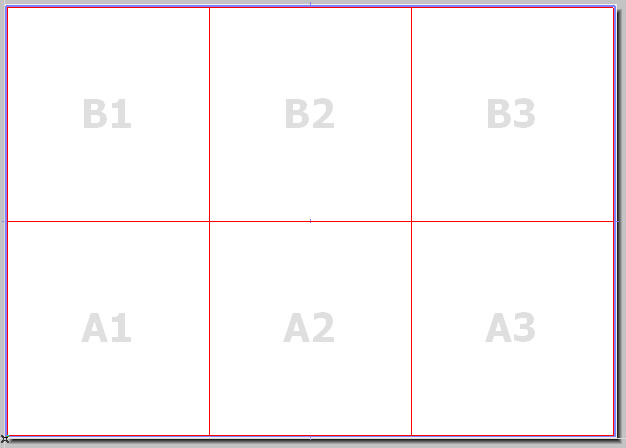

Funkci pro značení ID, která je k dispozici pro mřížku pro kresby v nastavení šablony výkresů, můžete také automaticky vložit kresby do buněk a přiřadit jim ID jako matici nebo v jednoduchém pořadí.
