Informace diagnostiky sítě (BIMcloud)
V tomto okně, ke kterému mají přístup uživatelé BIMcloudu, jsou zobrazeny informace o aktuálním síťovém spojení a způsobu, jak vyřešit případné problémy.
Obvykle váš CAD manažer nastaví adresy serverů tak, abyste se mohli bez problémů připojit, a nemuseli používat Diagnostiku sítě.
Pokud ji přece jen potřebujete, toto okno je dostupné ve všech částech rozhraní, kde vybíráte a přihlašujete se k serveru, dále z paletky Teamwork a ze stránky Pracovní prostředí > Aktualizace a síť (pokud jste s BIMcloudem nainstalovali také Delta Cache Server).

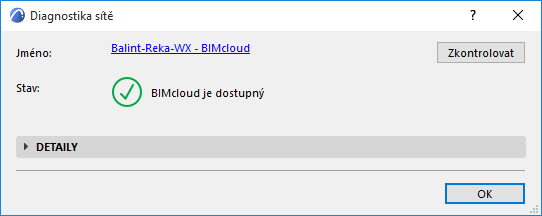

Pokud je aktuálně připojený server spuštěný, zobrazí se okno diagnostiky sítě v kompaktní formě:
Jméno: Toto je jméno serveru, ke kterému je Archicad aktuálně připojen. Pokud není připojen k žádnému, je v tomto poli upravovatelná URL adresa.
Kliknutím na volbu Zkontrolovat aktualizujete informace o stavu serveru.
Stav: Základní informace o stavu připojení k serveru.
•Zelené zaškrtnutí znamená, že je vše dostupné a funkční.

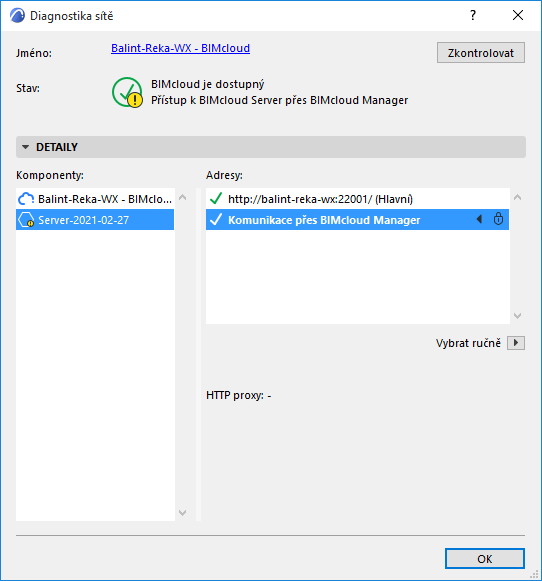

•Zaškrtnutí s vykřičníkem znamenají, že se stávajícím připojením na server se dá pracovat, ale připojení nemusí být optimální. Například server s Archicadem komunikují přes BIMcloud Managera (tedy ne přímo); nebo připojení na server není zabezpečené.
•Červené X znamená, že připojení není použitelné.
Více informací najdete na panelu Podrobnosti.
Prvky

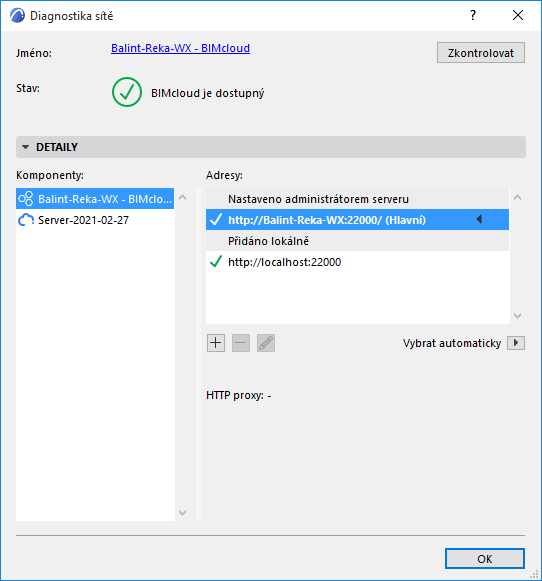

V seznamu komponentů na levé straně panelu podrobností jsou zobrazeny všechny komponenty nainstalovaného BIMcloudu.
U každé komponenty jsou napravo vypsány jeho adresy (viz níže).
Adresy
Toto je seznam adres, pomocí kterých se může Archicad připojit k serverové komponentě.
Váš administrátor serveru tyto adresy a jejich priority nastavuje v BIMcloud Manageru.
Archicad tyto adresy stáhne při prvním úspěšném připojení k serveru a automaticky vybere tu nejvhodnější pro danou situaci. Podle potřeby můžete adresu vybrat sami v okně diagnostiky sítě (viz Ruční výběr/automatický výběr, níže).
Pokud je označený správce, můžete mezi adresy serveru přidat další lokální adresy (viz níže).
Adresa označená šipkou je adresa, přes kterou je vybraná serverová komponenta aktuálně připojená.
Výhody:
•Důvodem pro používání více adres je optimalizace přenosu dat v různých síťových prostředích.
•Pokud se chce uživatel připojit k serveru z prostředí mimo sítě prostřednictvím internetu, může použít veřejnou IP adresu a nemusí používat celý název domény (což je ale stále doporučeno).
•Umožňuje efektivní využití různých konfigurací IT infrastruktury
•Podporuje komunikaci přes jediný port - usnadňuje IT správu
Adresa označená šipkou je adresa, přes kterou je vybraná serverová komponenta aktuálně připojená.
•Nastaveno administrátorem serveru: Tyto adresy nastavil administrátor serveru a nemůžou být upraveny v Archicadu.

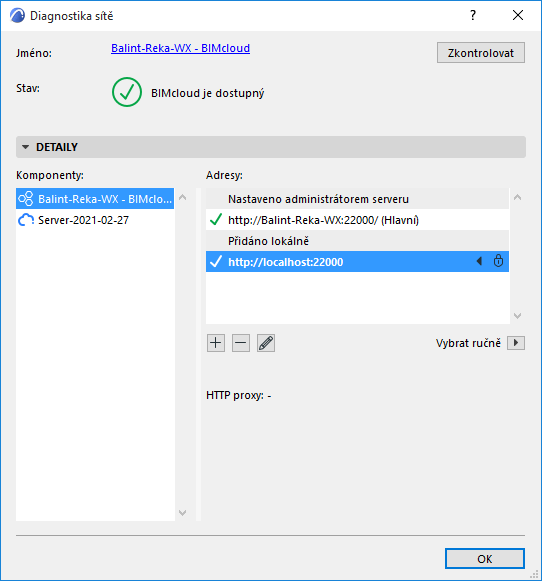

•Přidáno lokálně: Tyto adresy serveru jste většinou zadali sami jako alternativní přístupové cesty k serveru. Volba přidání lokální adresy serveru je dostupná, pokud je vybraná komponenta BIMcloud Manager.
Pomocí ikon plus, minus a tužky můžete přidávat, odebírat a upravovat vybrané adresy. Pracovat lze pouze s lokálně přidanými adresami.
Ve výchozím nastavení Archicad projde seznamem adres a použije první adresu, pomocí které se úspěšně připojí. V takovém případě bude v diagnostice sítě tato adresa zobrazená jako “automaticky vybraná.”
Pokud chcete nastavit jinou adresu serveru a nepoužívat žádnou další, klikněte na nabídku označené adresy a vyberte “Vždy používat vybranou adresu.”
Nyní bude u adresy zobrazena ikona zámku (protože se nebude automaticky měnit) a bude zobrazená jako “ručně vybraná.”
