K anotaci můžete připojit libovolné zobrazení.
Zobrazení většinou souvisí s prvky anotací, anotace ale nemusí obsahovat žádné prvky. Můžete vytvořit jednoduchou anotaci a připojit k ní více zobrazení, která pak označíte podle potřeby.

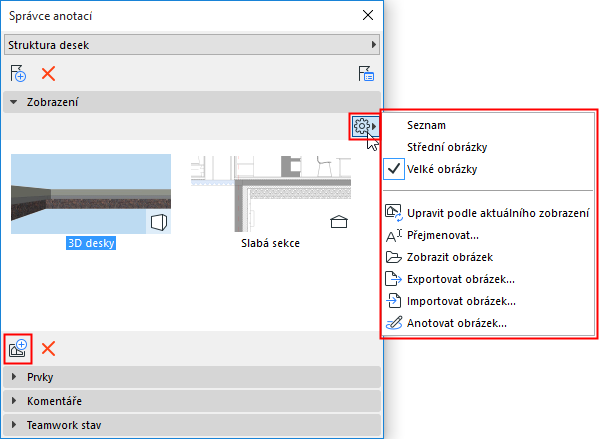

Vytvoření a správa zobrazení v anotaci
1.Otevřete Správce anotací
2.Nastavte zobrazení v libovolném okně.
3.Klikněte na ikonu Přidat nové zobrazení.
4.Můžete zadat jméno zobrazení.
5.Pomocí příkazů v nabídce nastavení můžete vybrané zobrazení upravit nebo předefinovat.
Nastavení můžete použít pro úpravu libovolného vybraného zobrazení.
•Upravit podle aktuálního zobrazení: Tímto příkazem aktualizujete seznam viditelných prvků, pozici kamery, řezové roviny a záběr.
•Zobrazit obrázek: Otevře obrázek na nové záložce

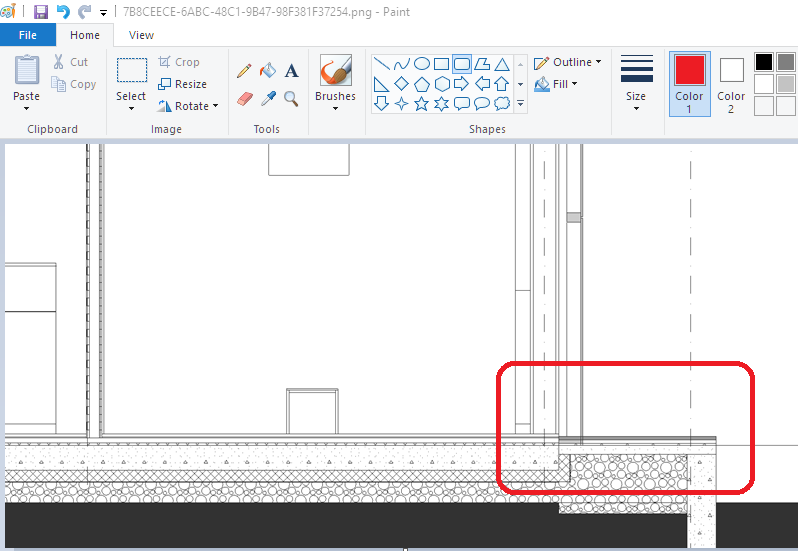

•Anotovat obrázek: Otevře obrázek uloženého zobrazení pro další anotace ve výchozím obrázkovém editoru (nejčastěji Fotky nebo Náhled)
•Exportovat/Importovat obrázek: Exportuje nebo importuje zobrazení ve zvoleném obrázkovém formátu.
Poznámka: Při exportu anotace ve formátu BCF: pokud anotace obsahuje půdorysné zobrazení, bude generován axonometrický horní pohled s řezovými rovinami ve výšce horní a spodní úrovně podlaží.
