Úprava průměru segmentu - s plovoucí paletkou

Dostupné s Archicad Collaborate

Změňte průměr segmentu trasy (vzduchotechniky, potrubí nebo kabelového nosiče).

1.Vyberte trasu

2.Klikněte na referenční čáru segmentu, který chcete upravit

Poznámka: Zapněte Referenční čáry TZB ve 2D zobrazeních přes Zobrazení > Volby zobrazení.

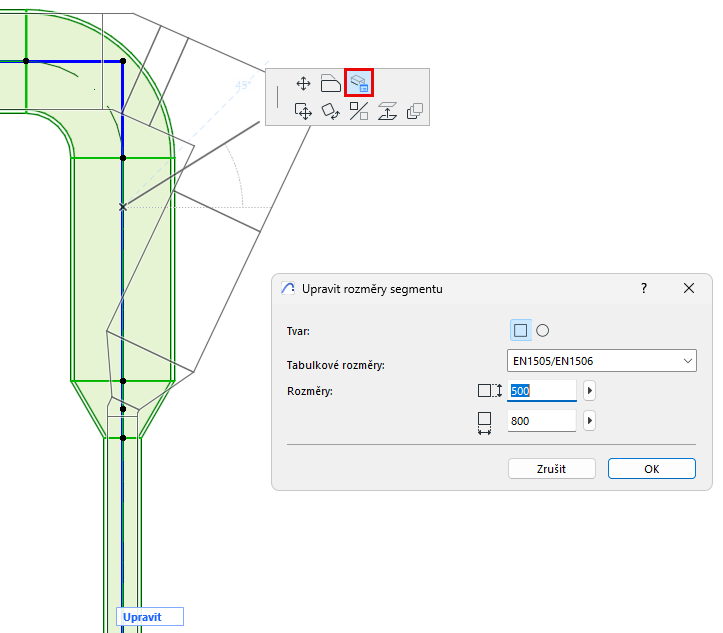

3.Na plovoucí paletce vyberte možnost Upravit rozměry segmentu.

4.V dialogovém okně můžete upravit tvar segmentu (pouze u vzduchotechniky); tabulkové rozměry: upravit rozměry segmentu

5.Kliknutím na tlačítko OK aktualizujte segment v modelu.

Dostupné rozměry se vztahují k vybrané tabulce rozměrů (definované ve Volby > Předvolby projektu > Specifikace trasy)
