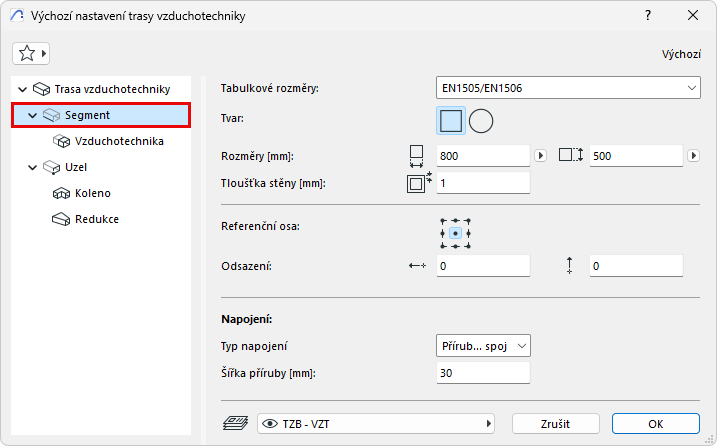

Nastavení segmentu trasy vzduchotechniky

Dostupné s Archicad Collaborate

Tabulka rozměrů:

Výběr z tabulky rozměrů. (Definujte tabulky na Specifikace trasy.)

Těleso

(Pouze vzduchotechnika:) Vyberte průřez: Obdélníkový nebo Kruhový.

Rozměry

•(Pouze vzduchotechnika:) Pro obdélníkové: Zadejte rozměry průřezu.

•Zvolte normu kruhového rozměru z definovaných tabulek rozměrů. Viz Specifikace trasy.

Poznámka: Průřez libovolného segmentu můžete během zadávání upravit - viz Změna parametrů trasy za běhu.

Tloušťka stěny

Tloušťka stěny TZB prvku.

Zarovnání a odsazení

vizÚprava referenční čáry segmentu – zarovnání a posun

Typ napojení

Vyberte příslušný typ (např. přírubový, svařovaný, jednoduchý) - liší se v závislosti na typu trasy. Podle situace zadejte šířku/průměr.

Kolena a uzly segmentu tyto spoje použijí odpovídajícím způsobem.

Poznámka: Pokud začnete trasu z nezávislého TZB objektu, trasa automaticky „zdědí“ typ napojení tohoto objektu namísto typu napojení nastaveného pro trasu.
