Sestavení tabulek rozměrů pro segment, koleno, větev, redukci

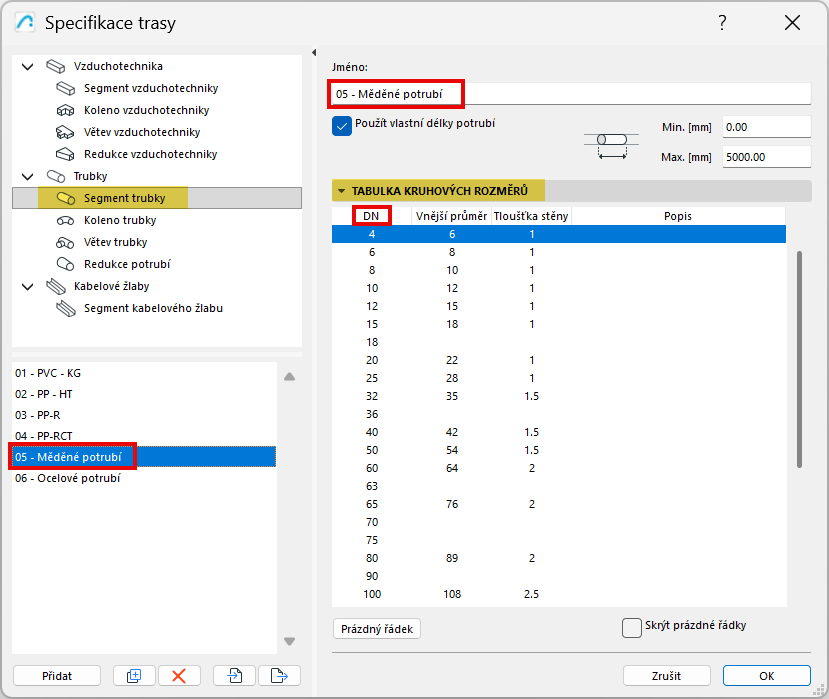

Ve Specifikacích trasy vyberte typ prvku TZB. Zde můžete vytvořit nebo upravit přednastavené tabulky rozměrů.

•Uvedené položky (např. položky DN) pocházejí z referenční sady. (viz Vytvoření referenčních sady pro vzduchotechniku a potrubí)

•Podle potřeby nastavte požadované hodnoty rozměrů pro každý z nich.

•Typ prvku TZB může mít více přednastavených tabulek rozměrů - kliknutím na tlačítko Přidat nebo Duplikovat vytvoříte další tabulky.

•Některé řádky mohou zůstat prázdné, pokud danou položku nepoužijete. Zaškrtnutím políčka "Skrýt prázdné řádky" zobrazíte pouze použité položky.

•Duplikujte a upravte libovolnou tabulku rozměrů a upravte její hodnoty. Viz také Prázdný řádek:Odstranění hodnoty DN pro segment vzduchotechniky nebo potrubí)


Použijte vlastní délky

Viz Použití skutečných délek potrubí a vzduchotechniky.

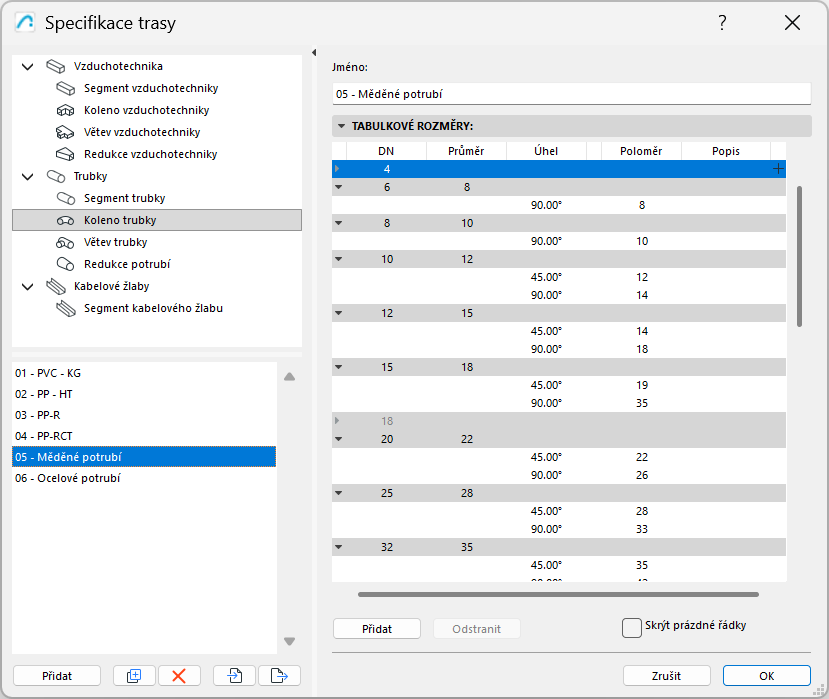

Definujte úhly kolen

Nakonfigurujte libovolné standardní úhlové parametry pro kolena a větve potrubí nebo vzduchotechniky.

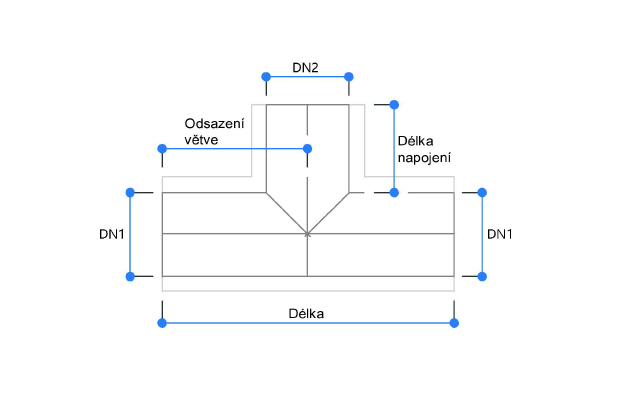

Nastavení rozměrů větví

Rozměry větve zahrnují více částí:
