Přidání TZB systému do Prohlížeče systémů

Dostupné s Archicad Collaborate

1.Prohlížeč TZB systémů

•v nabídce Okno > Palety, nebo

•použít zástupce na panelu nástrojů TZB

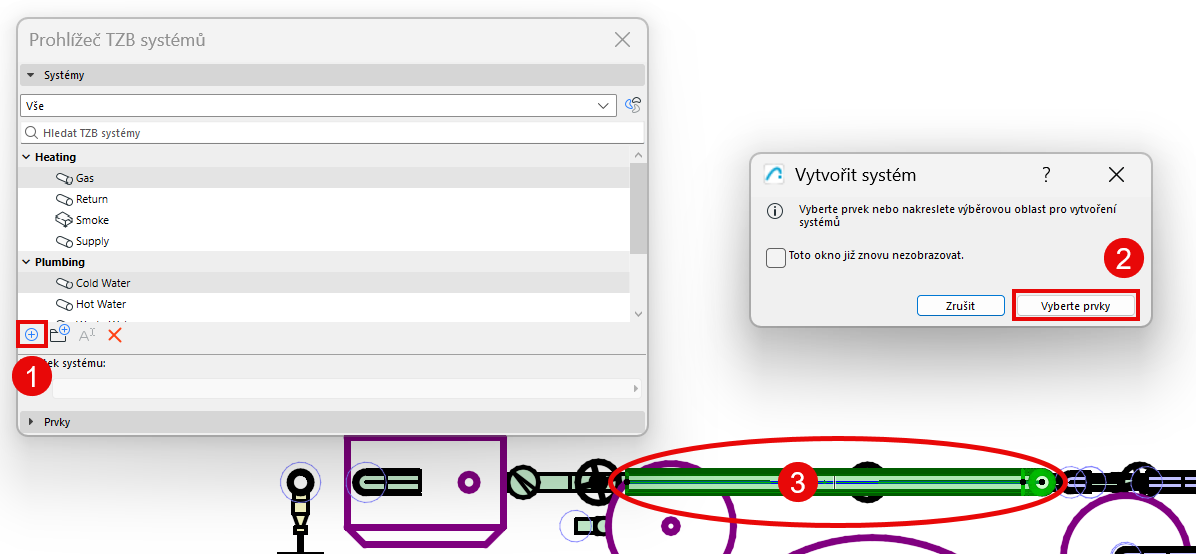

2.V Prohlížeči systémů klikněte na „Plus“ [+]

3.V otevřeném okně klikněte na Vybrat prvky.

4.Vyberte prvky systému NEBO počáteční bod systému:

V modelu udělejte jedno z následujících:

•Vyberte počáteční bod systému (jeden TZB prvek jako počáteční bod pro systémy vzduchotechniky nebo potrubí:  jeho bod napojení představuje místo, odkud proudí vzduch nebo kapalina)

–Počátečním prvkem by měl být otevřený konec trasy nebo napojené zařízení či doplněk (nikoliv koncový prvek).

–Chcete-li zobrazit otevřené konce a otevřené přípojky ve 2D zobrazení, zapněte možnost Neuzavřené TZB napojení v menu Zobrazení > Volby zobrazení.

•NEBO vyberte jeden nebo více TZB prvků, které budou součástí systému.

Tip: Můžete vybírat prvky z různých TZB systémů; každý systém bude přidán samostatně

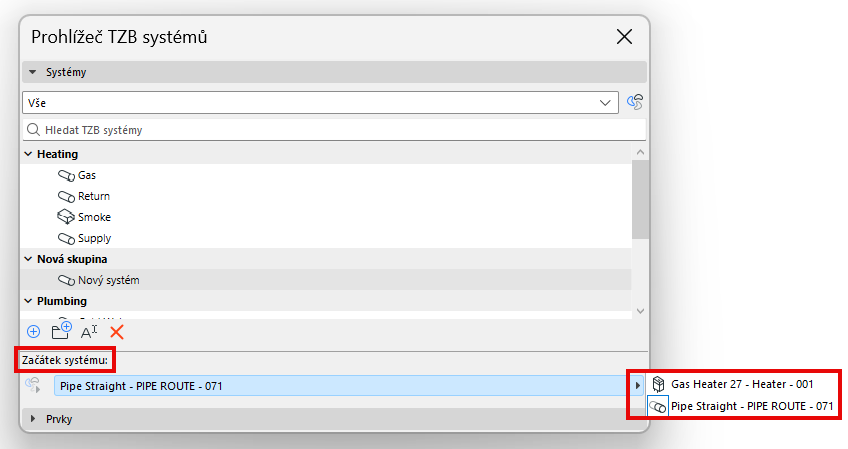

•Pro každý systém vyberte platný počáteční bod z nabídky Počátek systému.

Poznámka: Pokud později zrušíte počáteční bod systému (například přidáte koncový prvek na otevřený konec), systém se z prohlížeče odstraní, protože nemá otevřený konec. Upozornění vám umožní tento krok buď zrušit, nebo pokračovat - v takovém případě můžete později přidat systém do prohlížeče pomocí jiného počátečního bodu.

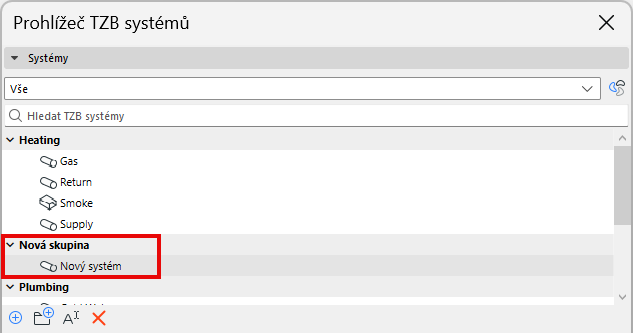

5.Nový systém se přidá do Prohlížeče v „Nové skupině“.

6.Systémy nebo skupiny můžete přejmenovat či uspořádat.

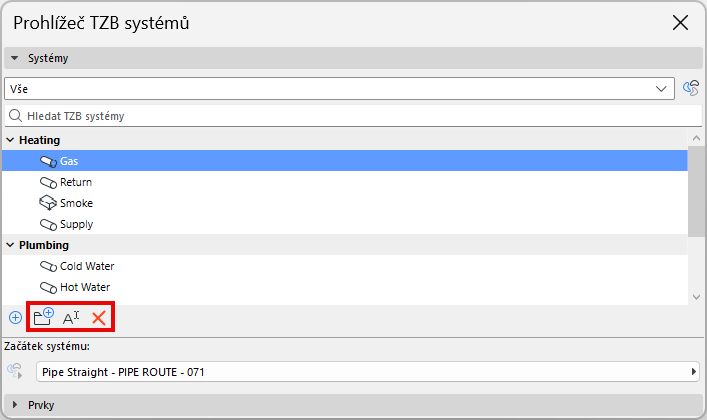

•Pomocí ikon příkazů můžete přejmenovat nebo odstranit vybranou skupinu nebo systém.

•Chcete-li přidat systém do jiné skupiny: klikněte a přetáhněte systém na jméno jiné skupiny.
