Optimalizace hydroniky přepočítá rozměry všech topných potrubí na základě minimálních a maximálních průměrů, stejně jako minimální a maximální rychlosti.

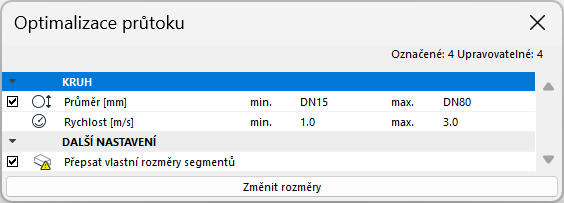

•Vyberte trasy, které chcete přepočítat, poté otevřete Optimalizaci hydroniky (nástrojová paletka TZB nebo nabídka Okna > Paletky).
•Definujte rozsahy hodnot pro průměry potrubí a rychlosti, poté klikněte na Změnit velikost.
Toto okno použijte poté, co jste definovali hydronické systémy a zkontrolovali výpočty v Prohlížeči systémů.
1.Optimalizaci hydroniky otevřete z nástrojové paletky TZB nebo z nabídky Okna > Paletky.
2.Vyberte jednu nebo více tras potrubí, kterou chcete přepočítat. V dialogovém okně se zobrazí počet vybraných a upravitelných prvků.
Poznámka: Trasa nemusí být editovatelná, pokud je její vrstva nebo prvek uzamčen.
3.Zaškrtněte typy rozměrů, které chcete změnit.
–Vyberte, jestli mají být do operace změny velikosti zahrnuty také vlastní segmenty.
–Zrušte zaškrtnutí u rozměrů, které chcete ponechat v nezměněné podobě.

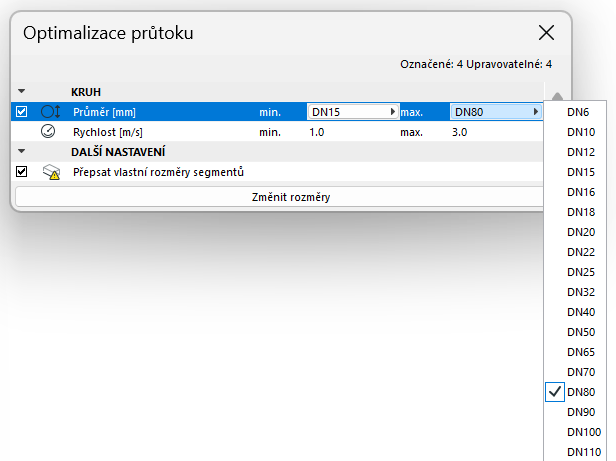

4.Definujte rozsah hodnot pro průměr potrubí.
5.Definujte rozsah hodnot rychlosti podle konkrétních požadavků na minimální a maximální hodnoty.
Poznámka: Chcete-li místo rozsahu nastavit pevnou hodnotu, zadejte stejné hodnoty pro min. a max.
6.Klikněte na možnost Změnit velikost.
–Zkontrolujte zpětnou vazbu s výsledky – pokud je uvedeno, že nic nebylo přepočítáno, pak vaše trasy již odpovídají limitům nastaveným v Optimalizaci hydroniky.
–Pokud je tlačítko Změnit velikost šedé, nemáte vybrané trasy nebo jsou neupravitelné.
