Kontrola TZB modelu pro větrání zón
Pro TZB model můžete definovat požadavky na větrání na úrovni zón. Pak ověřte pomocí vestavěných kontrol, že vaše TZB prvky (koncové prvky) zajišťují požadovaný přívod a odvod vzduchu.
Nastavení zón s parametry větrání
Vytvořte v modelu potřebné zóny.

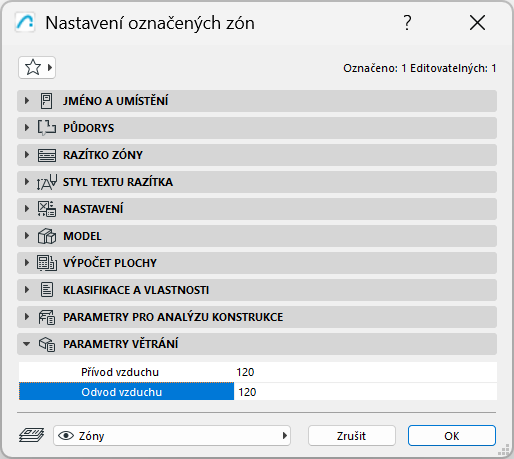

V nastavení zóny zadejte hodnoty pro parametry Přívod a Odvod větracího vzduchu.
Nastavení koncových prvků s parametry objemového průtoku
1.Vymodelujte VZT systém včetně koncových prkvů.

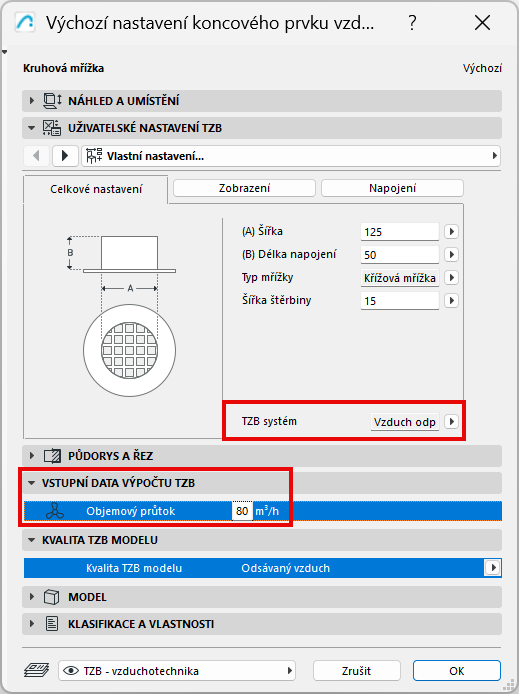

2.Na panelu Vstupní data pro TZB výpočty v okně Nastavení koncového prvku zadejte pro každý koncový prvek údaje o objemovém průtoku a jeho TZB systém (přívodní nebo odvodní vzduch).
Spusťte kontrolu kvality TZB modelu
Pomocí kontroly kvality TZB modelu ověřte, že koncové prvky umístěné v modelu splňují parametry zón pro dostatečné větrání. Kontrola vezme v úvahu jakýkoliv koncový prvek, který je částečně nebo zcela umístěn v zóně.
1.Ve 3D/půdorysu/řezu:
•Otevřete 3D model > Kontrola modelu > Kvalita TZB modelu (nebo stejný příkaz z nástrojové paletky TZB).
2.Zkontrolujte, které parametry (přívod vzduchu, odvod vzduchu nebo obojí) chcete ověřit ve svých zónách.
3.Klikněte na Zkontrolovat.

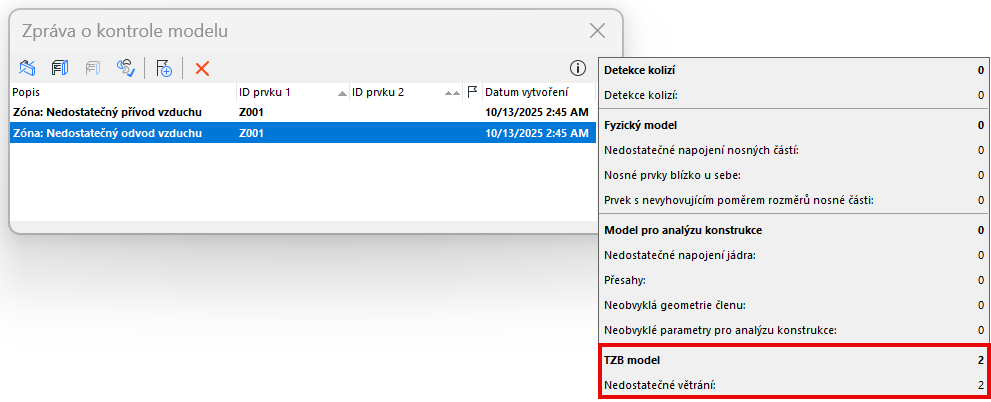

Zpráva o kontrole modelu vypíše všechny zóny, jejichž parametry větrání nejsou splněny. Prohlédněte si související prvky v modelu a podle potřeby vytvořte anotace.
Vytvoření anotace ze Zprávy o kontrole modelu
Vytvoření výkazu zón a jejich požadavků na větrání

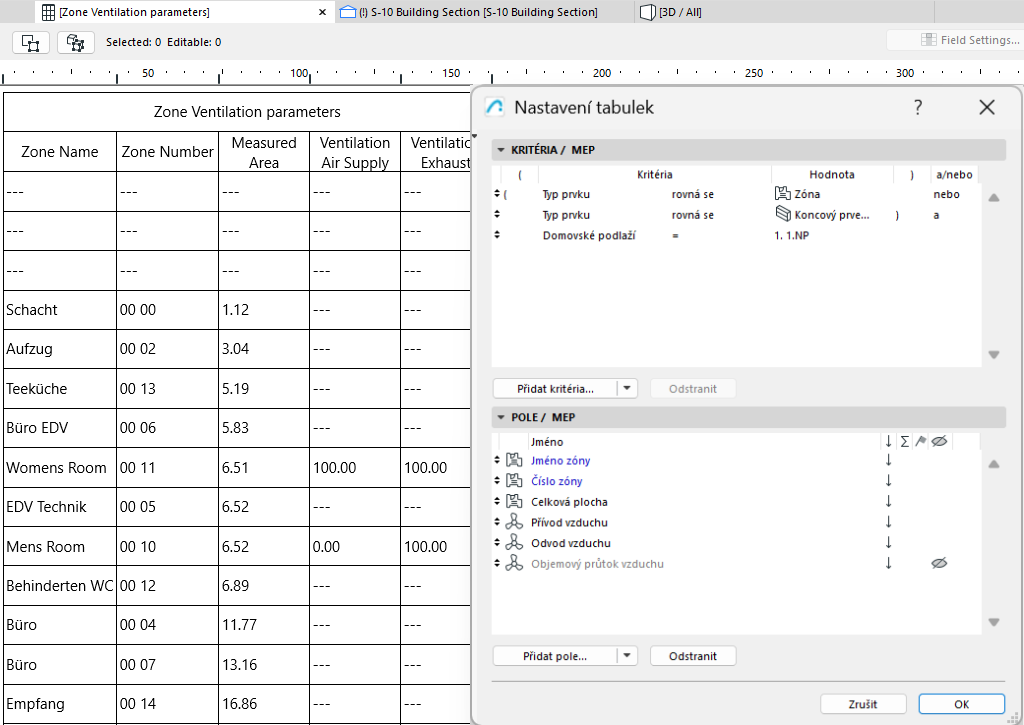

Můžete také vypsat zóny, jejich požadavky na větrání a objemové průtoky příslušných koncových prvků v interaktivních tabulkách.
Hodnoty v tabulkách můžete kontrolovat a přímo upravovat.
