Vytvoření vlastního TZB symbolu
Dostupné s Archicad Collaborate
Vestavěné symboly půdorysu jsou k dispozici pro řadu TZB prvků. Pokud dáváte přednost upravené verzi, můžete si nakreslit vlastní symbol, který použijete v půdorysu místo výchozího vestavěného symbolu.
Poznámka: Vlastní symboly TZB lze použít pro koncové prvky potrubí, doplňky potrubí a zařízení.

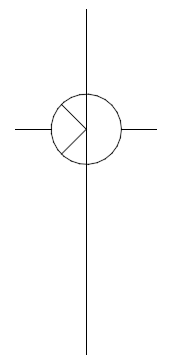

1.V půdorysu: pomocí 2D kreslicích prvky (např. čáry, výplně) vytvořte vlastní symbol TZB.
2.Vyberte svůj nakreslený symbol.

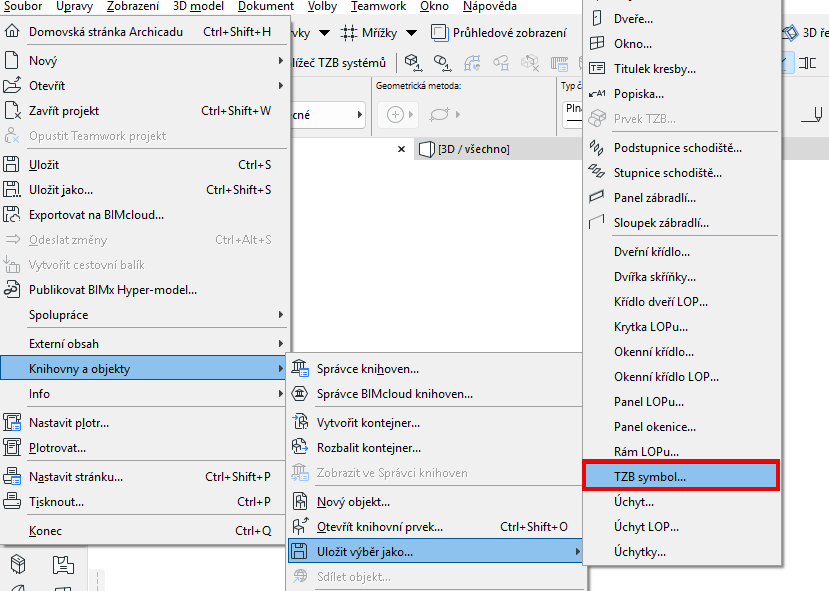

3.Použijte Soubor > Knihovny a objekty > Uložit výběr jako > Symbol TZB.

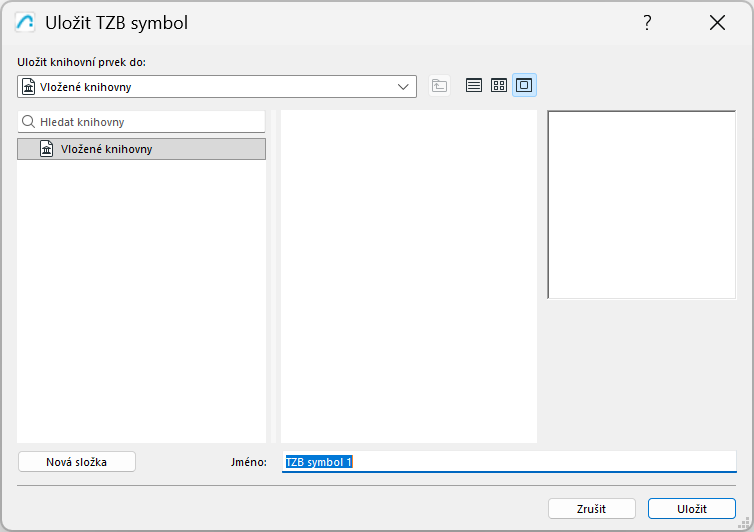

4.Zadejte jméno souboru a umístění (obvykle Vložená knihovna) a klikněte na Uložit.

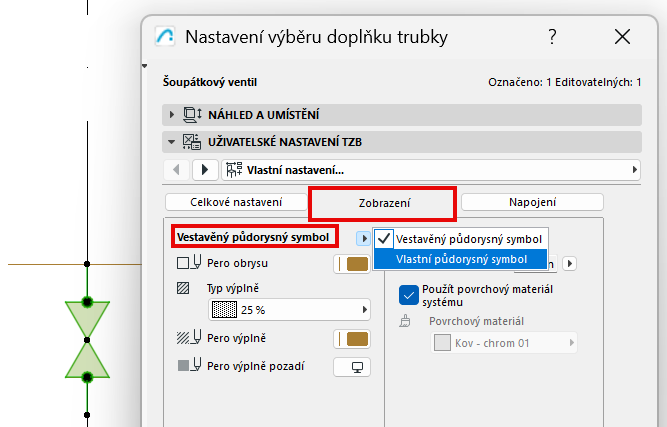

5.V projektu vyberte symbol TZB objektu, který má být nahrazen (např. tento ventil), a otevřete jeho nastavení.
6.Na stránce Vlastní nastavení TZB přejděte na záložku Zobrazení.

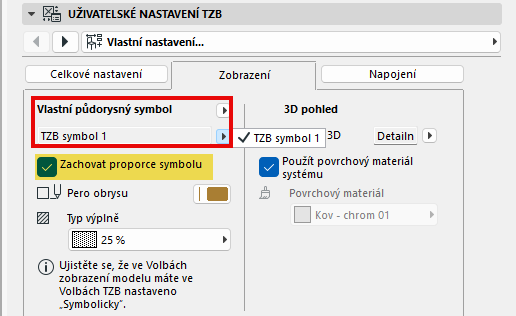

Místo vestavěného půdorysného symbolu zvolte Vlastní půdorysný symbol.
7.Ze seznamu vyberte svůj uložený vlastní symbol TZB.
–Abyste předešli deformaci, zaškrtněte Zachovat proporce symbolu.
8.Objekt se nyní zobrazuje s vaším vlastním symbolem TZB.
