Vložení bodového zatížení

Bodová zatížení lze vložit na:

•1D členy (uzly nebo hrany)

•2D členy (uzly, hrany nebo plochy)

1.Aktivujte nástroj Bodové zatížení konstrukce.

2.V nastavení nástroje nebo Infopaletce: Vyberte zatěžovací stav (viz Nastavení nástroje Zatížení).

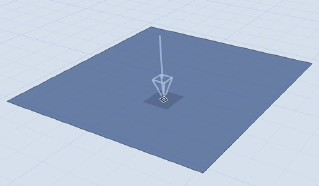

3.Při vkládání prvku zatížení je potenciální hostitelský prvek (člen analytického modelu) zvýrazněn. Zobrazí se také náhled, jak bude zatížení vypadat.

Poznámka: Pokud se kurzorem pohybujete nad více překrývajícími se prvky, můžete klávesou Tab mezi těmito prvky přepínat.

4.Kliknutím zatížení vložíte.

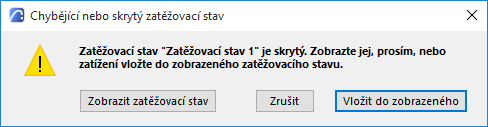

Poznámka: Zatížení jsou viditelná, pouze pokud jsou součástí aktuálně viditelného zatěžovacího stavu. Pokud se pokusíte vytvořit prvek zatížení, který není součástí aktuálně zobrazeného zatěžovacího stavu, objeví se upozornění.

Vkládání bodového zatížení
