Vytvoření/aktualizace užitných zatížení
Díky této funkci můžou statikové automaticky generovat užitná zatížení zón.
Jak to funguje
•Namapujte zóny (prostřednictvím jejich klasifikace) do příslušné kategorie zatížení
•Kategorie zatížení určují hodnoty užitného zatížení. Archicad obsahuje výchozí definice kategorií zatížení, které si můžete podle potřeby upravit.
•Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat zatížení
Které zóny vytvářejí užitná zatížení?
Užitná zatížení se generují pro zóny, které splňují následující podmínky:
•Je zapnuta volba "Generovat užitné zatížení" (nastavení zóny)
•Zóna je klasifikován (nastavení zóny)
•Klasifikace zóny je mapována na kategorii zatížení (okno Mapování zatížení)
Aktivní volba: Generovat užitné zatížení

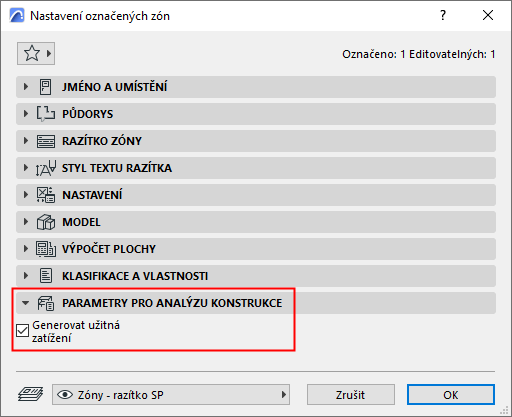

Tuto funkci aktivujte v nastavení zóny nebo v Infopaletce (panel Parametry pro analýzu konstrukce):
Klasifikace zóny

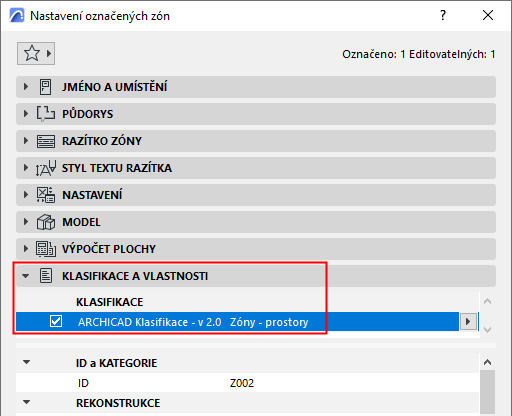

Klasifikujte zónu v nastavení zóny nebo v Infopaletce (panel Klasifikace a vlastnosti):
Nastavení mapování zatížení

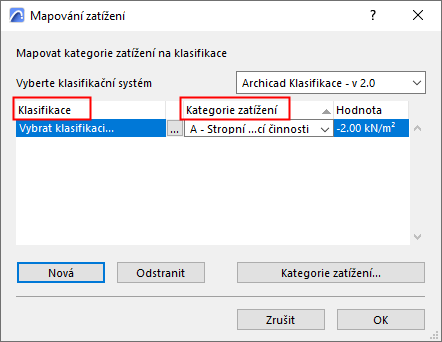

1.Otevřete Volby > Mapování zatížení

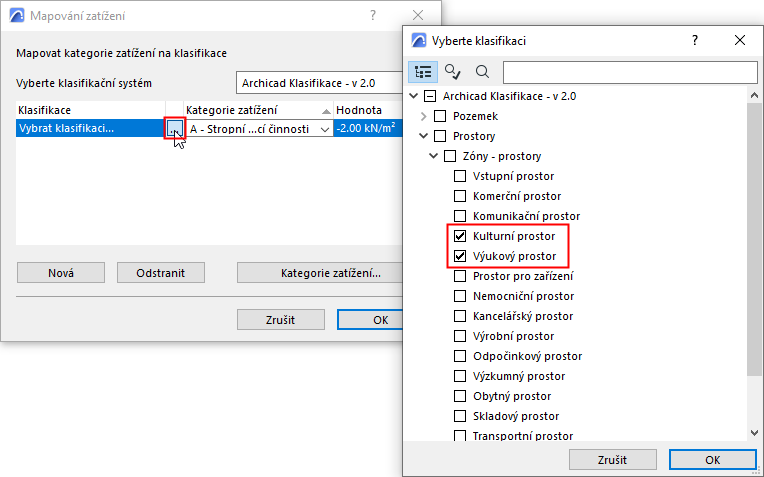

2.Pomocí této tabulky namapujte klasifikace (levý sloupec) ke kategoriím zatížení.
–Pomocí tlačítka Přidat vytvořte libovolný počet pravidel mapování
–V tomto okně jsou zobrazeny hodnoty kategorií zatížení (chcete-li tyto hodnoty upravit, použijte okno Kategorie zatížení)
–K jedné kategorii zatížení můžete namapovat jednu i více klasifikací zón: zde jsou klasifikace "Zasedací místnost" a "Kancelář" mapovány k jedné kategorii zatížení.
Příkaz Generovat užitná zatížení
1.Musí být zapnutý model pro analýzu konstrukce: Použijte funkci Zobrazit model pro analýzu konstrukce
–v menu Zobrazení
–v nástrojové paletce Model pro analýzu konstrukce
2.Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat zatížení
3.Zaškrtněte volbu Užitná zatížení.
4.Vyberte pro užitné zatížení zatěžovací stav.
5.Klikněte na OK.
Zkontrolujte výsledná plošná zatížení ve 3D.
Aktualizace užitných zatížení
Když se model změní, můžete stejným způsobem užitná zatížení aktualizovat:
Použijte příkaz 3D model > Prvky pro analýzu konstrukce > Generovat/aktualizovat zatížení
Nová užitná zatížení se vytvářejí, aktualizují nebo odstraňují tak, aby odrážela změny v modelu (např. geometrie nebo klasifikace zóny).
