Nastavení pravidel adaptací

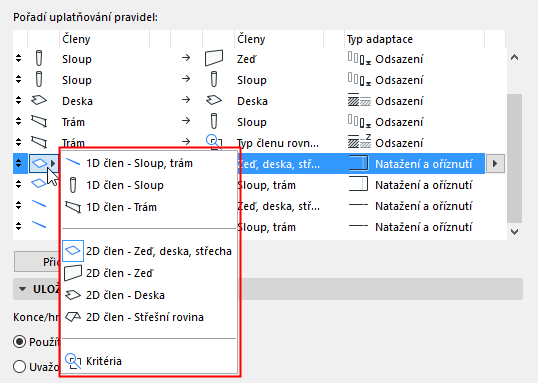

1.Vyberte dvě skupiny členů: Prvky podle typu nebo kritérií (viz Členy pravidel adaptací  níže)


2.Nastavte metodu pravidla (viz Metody pravidel adaptací: Jeden k druhému, Vzájemně níže)


3.Nastavte typ adaptace.

4.Nastavte další speciální volby dle typu adaptace

Podrobnější informace naleznete v tématu Typy a volby adaptací.


Poznámka k pravidlům adaptace

Pravidla jsou použita dle pořadí v seznamu a jsou použita všechna. Pořadí lze měnit přetažením jednotlivých pravidel.

Obecně by měla být pravidla odsazení v horní části seznamu: odsazení není primárně určeno, aby samo vytvářela napojení, ale aby připravilo prvky pro ostatní pravidla (natažení, oříznutí).

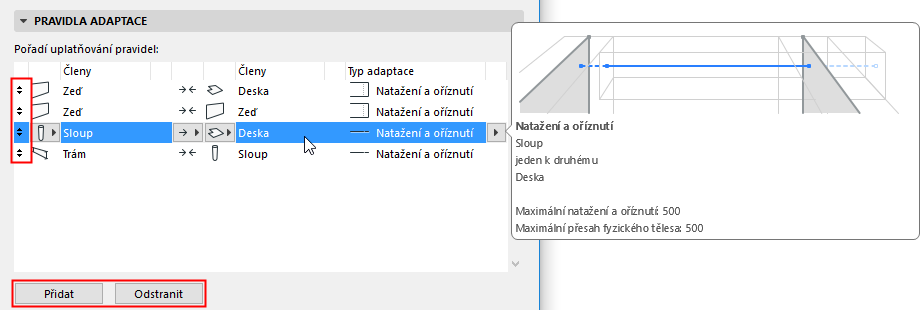

Pokud najedete myší nad nějaké pravidlo adaptace, objeví se informace o parametrech a náhled.


Tlačítky ve spodní části panelu pravidel můžete pravidla přidávat nebo odstraňovat.

Důležité: Pokud odstraníte nějaké pravidlo, úpravy již nebudou aktivní a model pro analýzu konstrukce se vrátí do původního stavu!

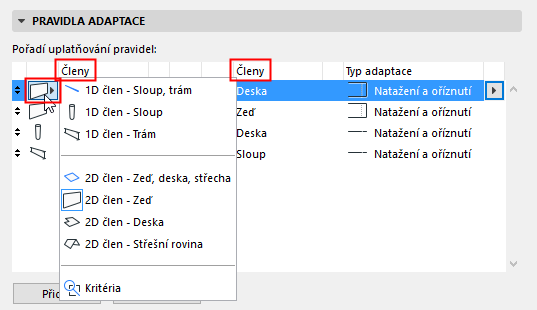

Členy pravidel adaptací

Členy pravidel adaptací můžou být

Všechny typy prvků v analytickém modelu

Všechny 1D a 2D členy

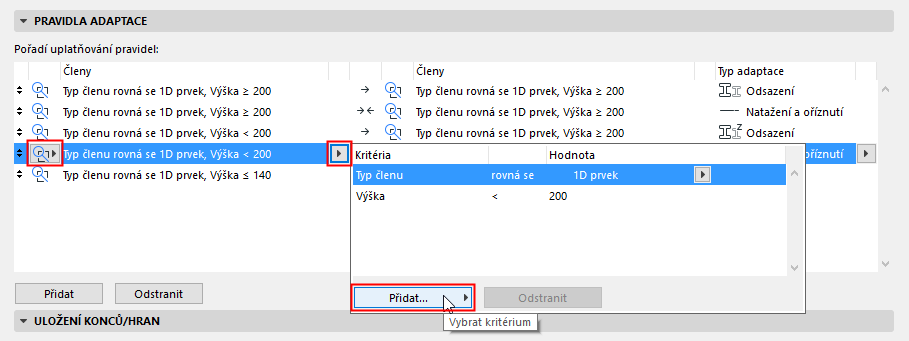

Skupiny analytických členů definované pomocí kritérií

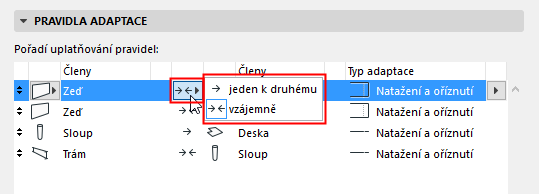

Metody pravidel adaptací: Jeden k druhému, Vzájemně

Tato sada nastavení určuje, jaký mají mít úpravy efekt na skupiny členů v pravidlech adaptací.


Jeden k druhému: OneToOther.png Upraveny jsou členy v levém sloupci členy v pravém sloupci budou ponechány beze změn. Pomocí této metody natáhnete a/nebo oříznete, nebo odsadíte jednu skupinu prvků k druhé. Adaptace odsazení a přichycení používají vždy tuto jednosměrnou metodu.

Vzájemně: ToEachOther.png Jsou upraveny obě kategorie. Tato metoda vzájemně natáhne a/nebo seřízne prvky dvou skupin.

Podrobnosti a příklady najdete v následujících kapitolách:

Typy a volby adaptací

Příklady pravidel adaptací
